一、主要技术参数:
1、输入电源:AC380V± 5%(三相五线)50HZ
2、工作电流:≤4A
3、环境温度:-5℃~40℃
4、外形尺寸:1600X700X1200mm
5、相对湿度:≤90%(25℃)
6、变频器:德国西门子MM420
二、产品结构

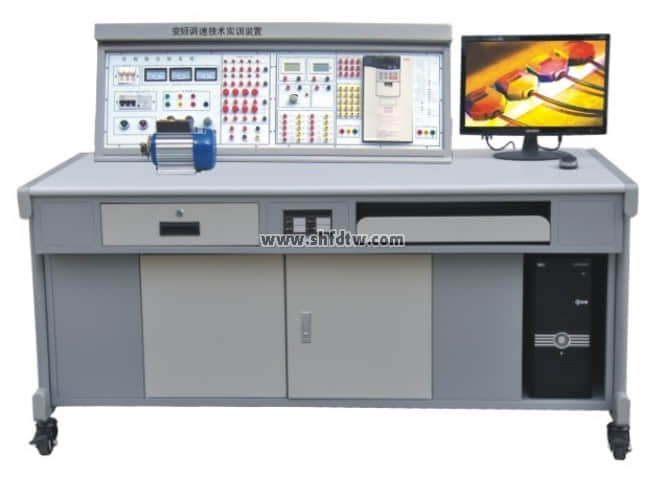

1、实验桌:一桌为两座,主体材料采用三聚氰胺双面贴面板,其截面由PVC封边。操作台左右各有一个柜,可放置负载电机等,中间一个抽屉放导线、实验指导书等。
2、实验台:外壳采用18mm厚三聚氰胺双面贴面板为主要材料,其截面由蓝色PVC封边,内置钢架抽屉式结构,利用该钢架安装有实验面板及实验所需的全部电器元件、仪表、开关按钮等。
3、实验导线:采用三相异步电动机,装有脉冲编码器,并且在电动机轴上装设了机械负载机构,可直接在它上面增加机械磨擦阻力作为电动机的负载。
4、所有按插件均采用安全型接插头。
三、基本配置(一套)
1、脉冲编码器1只
2、A5AP件1套
3、测速表1只
4、通信电缆
5、实验导线1套
6、组态监控软件
7、系统接口
8、通信模块
9、实验桌1张
10、实验台1套
11、负载机构电机1套
12、实验指导书1本
13、温度传感器1只
14、压力传感器1只
15、气敏传感器1只
四、实验内容
1、变频器的基本操作实验
2、变频器的组合和程序运转实验
3、变频器的频率跳变操作和多段速度运转实验
4、开环系统实验
5、闭环系统实验
6、速度反馈系统实验
7、速度水位系统实验
8、并用操作运转实验
9、通讯操作运转实验
10、多段速度运转实验
11、程序运转实验
12、瞬时停电起动实验
13、PID控制系统实验
