TW-Z74 四杆机构创客实训系统
一、概述

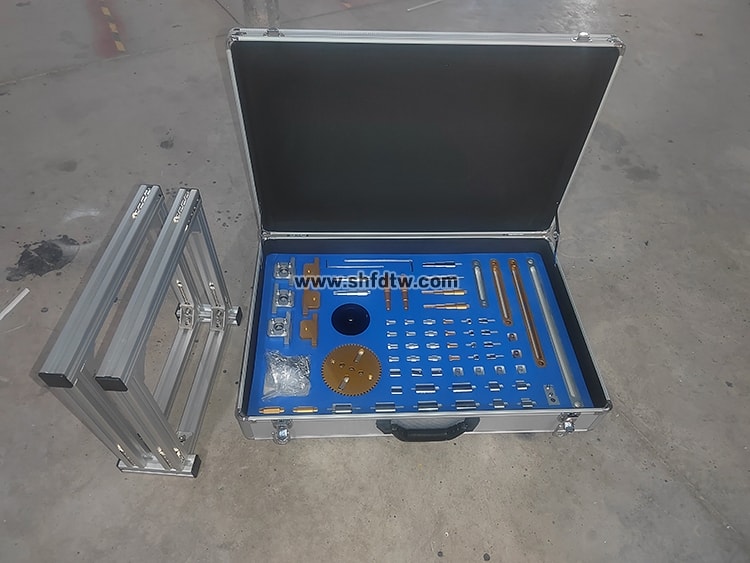

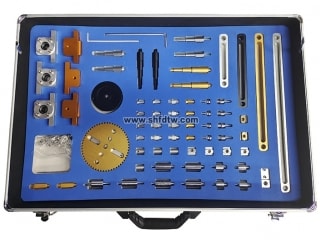

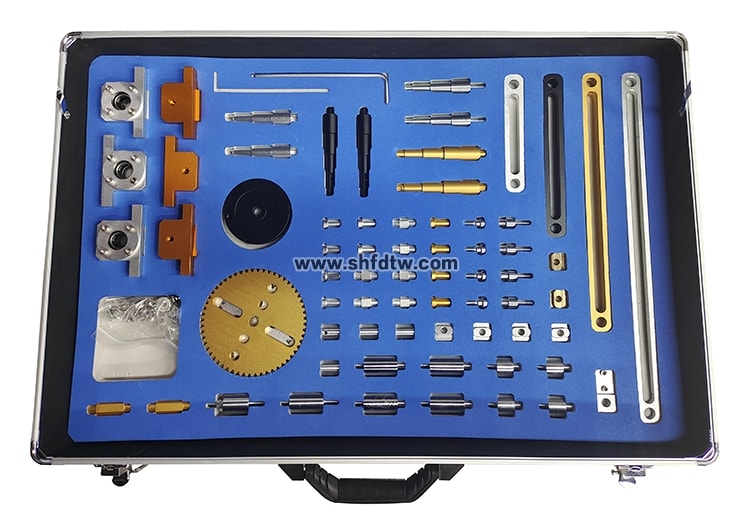

四杆机构创客系统本设备为零件搭接类实训设备,零件存放于零件箱内,具有与零件形状匹配的模板存放零件,便于零件的存放与整理。
产品结构美观大方、轻便,主要零部件采用铝合金材质,同类不同规格氧化颜色区分。
产品包含机构设计的辅助素材,能够辅助四连杆机构的实际应用展示。
连杆采用可调节模式,可以根据搭接机构长度要求进行调节。
具有可以啮合的齿轮,齿轮也可以作为定长和可调连杆的一种变体结构。
二、主要技术参数
1、实验箱外形尺寸:650mm×430mm×130mm(长×宽×高)

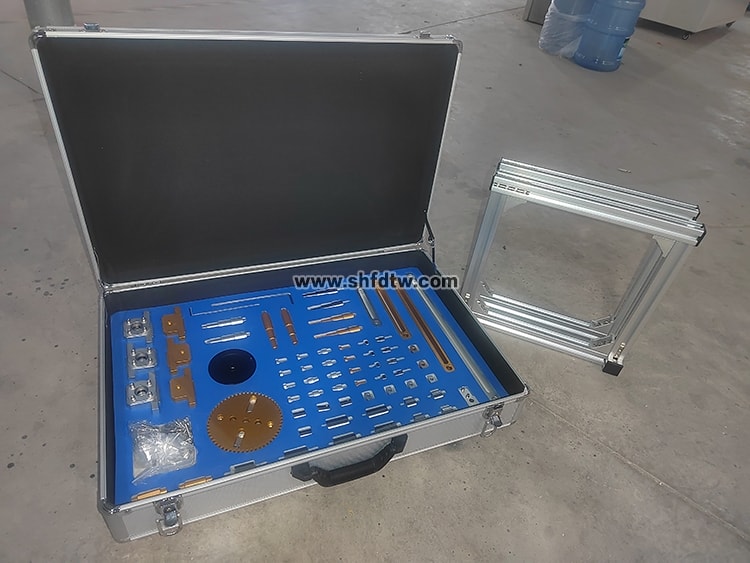

2、搭接型材架外形尺寸:340mm×120mm×340mm(长×宽×高),型材架由30mm×30mm型材搭接而成。
3、主要连杆长度尺寸:110mm;160mm;160mm;350mm;
4、齿轮M=2、α=20°、Z=42、Z=56
三、主要实训项目

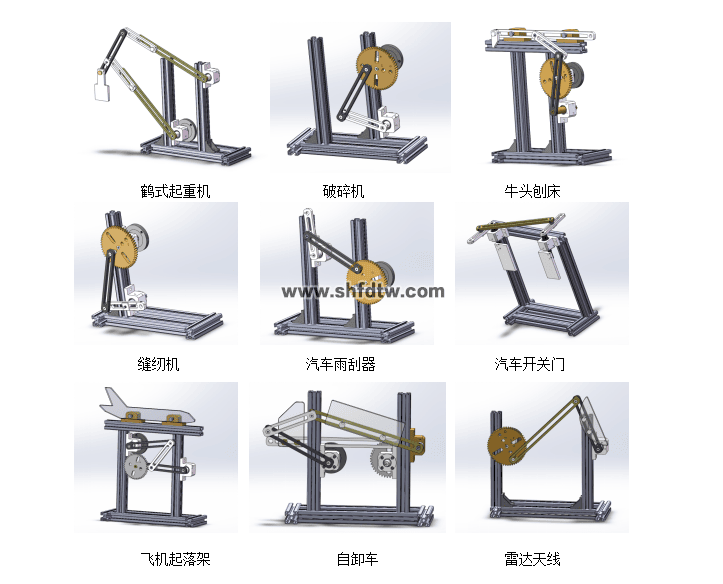

四连杆机构创课系统能够实现自主搭接,能够实现但不局限于以下机构的设计、验证和搭接。
1、鹤式起重机 2、破碎机 3、牛头刨床 4、缝纫机
5、汽车雨刮器 6、汽车开关门 7、飞机起落架 8、自卸车

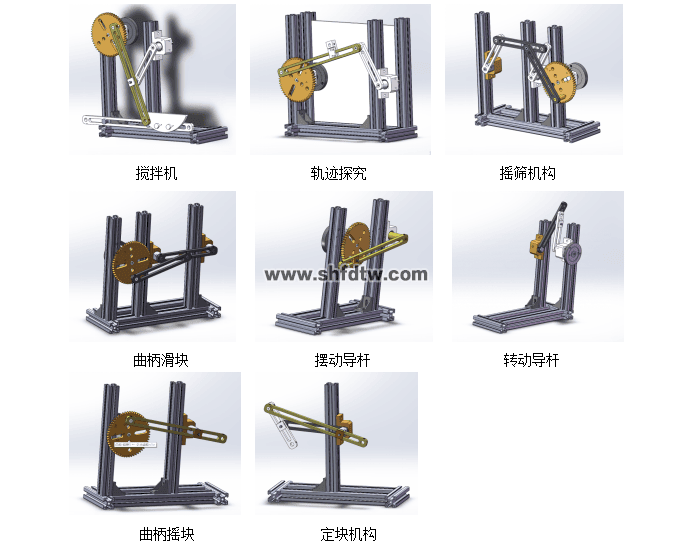

9、雷达天线 10、搅拌机 11、轨迹探究 12、摇筛机构
13、曲柄滑块 14、摆动导杆 15、转动导杆 16、曲柄摇块
17、定块机构
四、主要部件连接方式
本产品的主要连接方式如下,未列出部分参考下类连接方式。

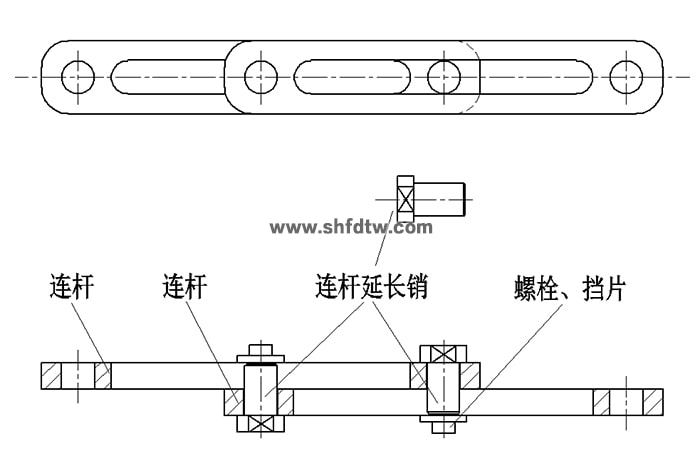

连杆长度调节方式一

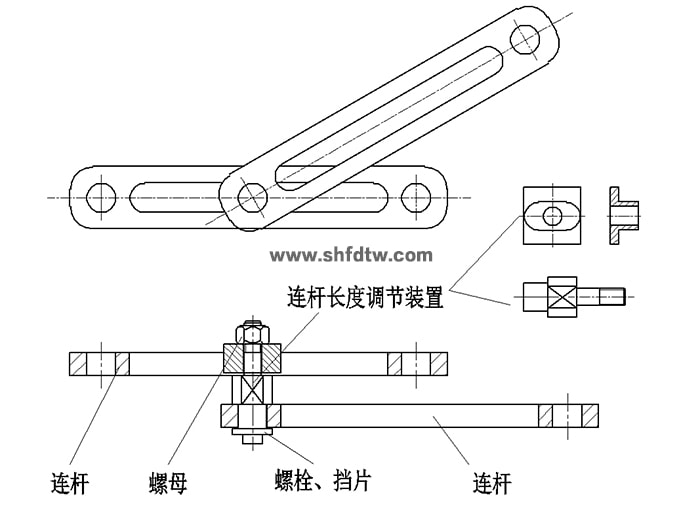

连杆长度调节方式二

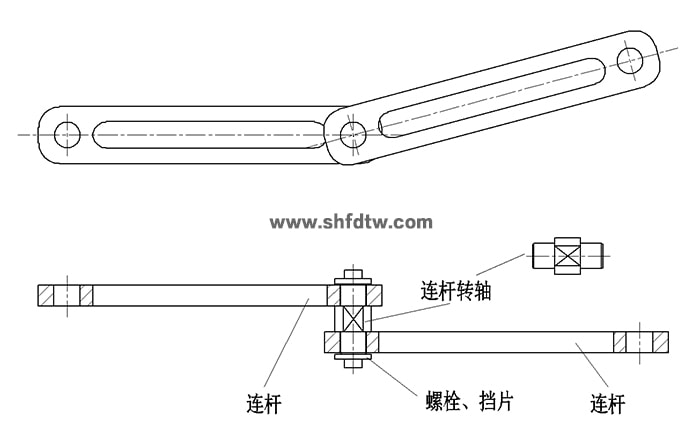

连杆连接方式

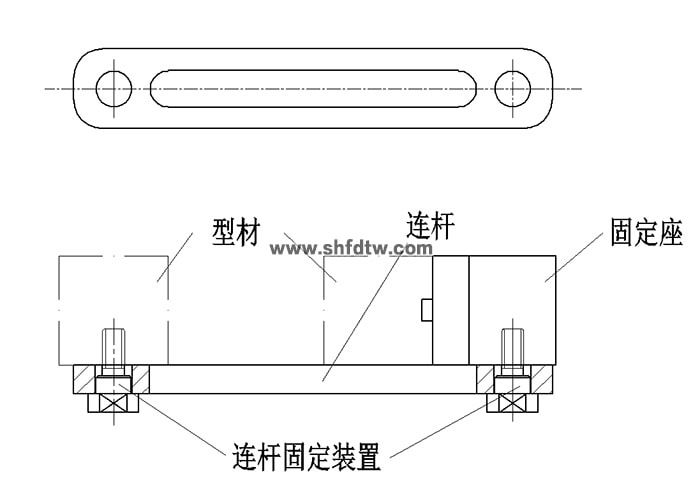

连杆的两种固定方式

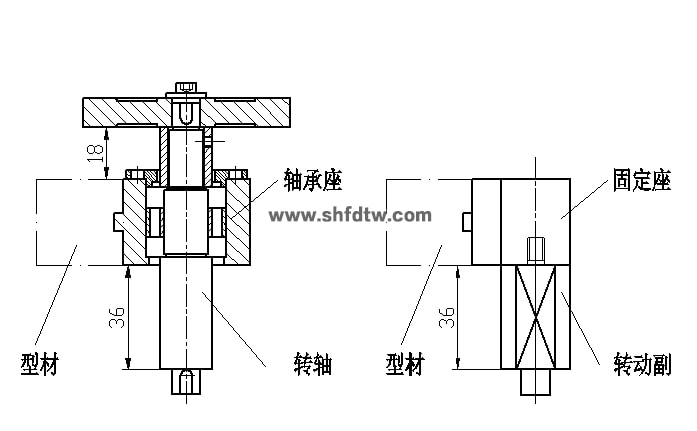

手轮转轴及转动副的固定
