TWYLGD-M1压力管道培训考核模拟机
一、硬件
1、压力管道模拟机硬件介绍

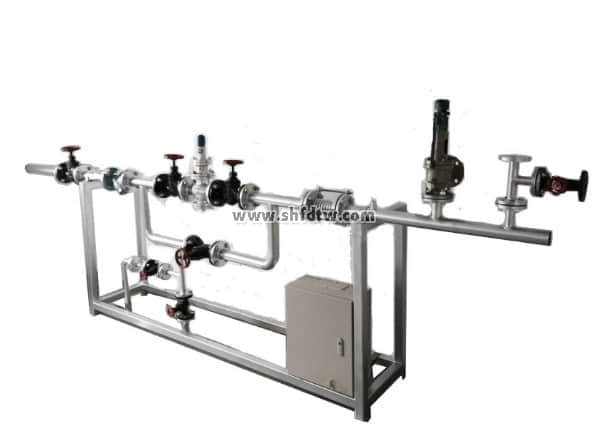

(1)实操设备选定真实管道、安全附件、阀门。设计的实操设备外形、尺寸、结构、安全装置与实际设备完全一致,可以让学员了解压力管道外形以及压力管道结构。
(2)配备的安全附件和操作阀门均为压力管道常用真实部件,同时也配备了压力管道启停按钮、紧停开关等供学员实操训练及考核。
(3)采用电磁传感技术,检测安全附件、阀门相对位置。
(4)采用数模转换技术,实现了压力表、温度表等仪表模拟显示。
2压力管道模拟机软件介绍
(1)利用3D 动画技术生动演示了压力管道组成、3 大安全附件结构及功能、压力管道常用阀门的结构及功能。
(2)通过语音、文字、图片制作了《压力管道操作》培训课件。
(3)语音与动画相结合,实现了压力管道安全运行及应急操作的训练和考核。
(4)考核题库完全符合TSG R6001-2011《压力容器安全管理人员和操作人员考核大纲》要求。
(5)只要点击鼠标即可完成选择试题、计时、打分、存档、打印
等功能。
(6)采用二代身份证读卡器,实现学员信息自动录入。
(7)利用自动化技术,实现系统在线检测和维护。
二、模拟机工作原理及系统
操作人员操作的每一步骤,均通过 PLC 可编程序控制系统进行数据采集和处理,利用工业以太网将处理的信息传递到计算机内进行处理、显示,实现压力管道各种运行工况,最终达到学员培训考核的目的。
四、功能描述
1、教学功能
(1)模拟机上再现了压力管道的实际结构,供学员了解压力管道。
(2)安装了压力管道应有的真实附属设备和安全附件:安全阀、压力表、温度计、疏水器、截止阀、膨胀节、调压阀、电气操作箱等,让学员了解压力管道的附属设备及安全附件结构和安装位置。
(3)安装了蒸发系统、灭菌干燥系统,让学员了解压力管道各工作流程。
(4)编辑了《压力管道操作》培训课件,对学员进行全面安全技术培训。
2、训练功能
(1)采用了真实的安全附件和操作阀门,学员可以上机操作。
(2)模拟机采用信号采集、信号传输集中控制技术,计算机软件应用技术,模拟了压力管道运行中工作参数(压力、温度)的逻辑关系和设备运行的状态,配备了声光技术等学员营造了压力管道运行现场的真实环境。
(3)按照国家质检总局的要求编写了压力管道考核试题,建立了考核题库,在学员训练时,可用投影来演示,并有声音来提示。
(4)在训练模拟系统中设置了标准步骤,学员在上机训练时,做每道题时如果该道题的初始状态不符则弹出初始不符提示框提示初始复位,复位后进行操作,用操作步骤与标准步骤进行对照,找出错误步骤。
3、考核功能
(1)自动组题功能 :在考核试题库内可以随机抽题进行组卷,可组2 题、3题。
(2)考核计时功能:每卷考核时间默认限定为20 分钟,教师也可自行设定,超时考核系统自动停止。
(3)考核自动打分功能:根据考题的难易程度设定分数,每题为30 分、40分、60 分、70 分,打分采用预先设定评分原则,系统根据考后题的情况进行自动的客观打分,评分人员也可以根据自身的评分权限进行主观打分,主客观分数总和超过本题分值或者评分人员评出的分值超过自身权限的上限分值均弹出提示。
(4)学员数据库管理功能:对于已取证学员的基本情况信息和考
核成绩进行存档,随时可以查询,并对系统的数据库可以不时地进行手动备份,并可以对试题选到自选试题表中进行自选试题组卷考核。
(5)试题数据库管理功能:对于系统中的试题数据,每道试题,对应的试题步骤和初始状态数据进行增加、删除、修改、查询等操作。
(6)用户管理功能:创建用于登陆系统的用户,一级用户可以创建和修改其他级别的用户和这些用户所对应的角色,不同级别的用户均可以修改自身的登录密码。
4、软件系统功能
(1)应用软件的功能模块
①压力管道安全技术教学模块
②3D 动画演示模块
③训练模块
④考核模块
⑤数据库管理模块
⑥用户管理模块
⑦帮助模块
⑧系统在线检测和维护模块
(2)应用软件的培训教学功能
①压力容器基本知识;
②压力管道装置的结构;
③压力管道的安全联锁装置;
④压力管道基础知识;
⑤压力管道检验示例;
⑥典型压力管道使用说明范例;
六、模拟机安装及调试

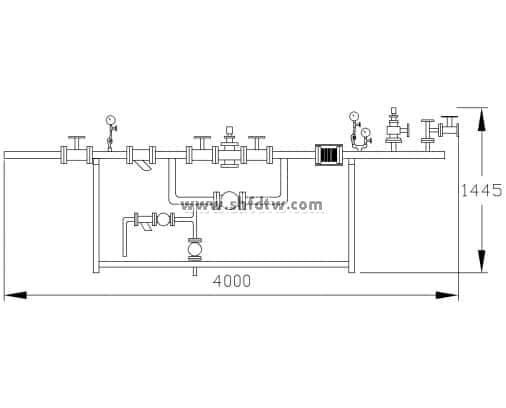

(1) 模拟机安装应按照平面布置图结合教室实际情况进行安装就位。
(2) 压力管道的传感器系统、信号输送系统、控制系统、网络系统、软件系统的安装和调试均由本公司技术人员现场进行。
(3) 模拟机及模拟系统的使用、操作、维护、管理均由本公司技术人员现场进行指导培训。
