迈腾轿车电气系统教学平台(A)

迈腾轿车电气系统教学平台(A)

型号: TWDQ-21
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 6878 个人关注过该产品

迈腾轿车电气系统教学平台(A)

 迈腾轿车电气系统教学平台(A)(图1)

一.产品简介

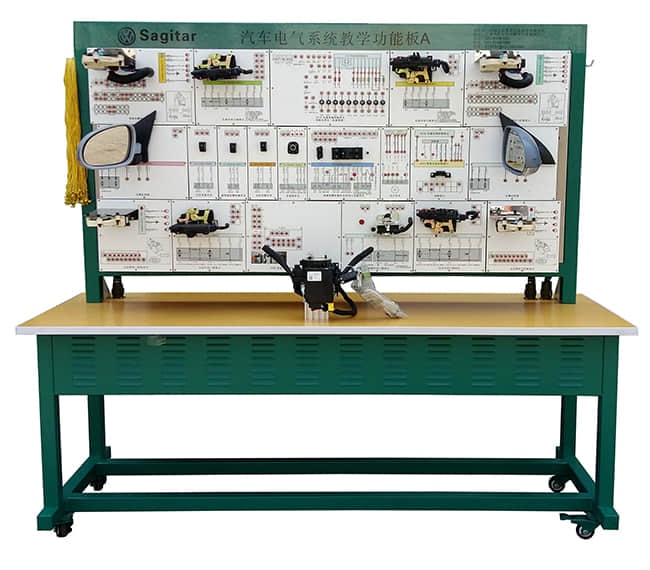

本产品选用全新大众迈腾原车车身网络(CAN-BUS/舒适系统)系统实物,展示汽车车身网络(CAN-BUS/舒适系统)系统的结构与原理;面板上绘有完整的汽车车身网络(CAN-BUS/舒适系统)系统的电路图,设置有检测端子,可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。



二.主要用途

1.适用于各类型院校及培训机构对汽车车身网络(CAN-BUS/舒适系统)系统理论和维修实训的实训教学需要。

2.适用于各类型院校及培训机构对汽车车身网络(CAN-BUS/舒适系统)系统模块单元教学需要。

3.适用于汽车职业技能鉴定考核的需要。

4.适用于汽车车身网络(CAN-BUS/舒适系统)系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。



三.结构组成

迈腾全新原车中控电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、车门闭锁开关及促动器、门控灯及开关、仪表、点火钥匙全套、后视镜及控制开关、防盗喇叭、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书等。



拼装式教学模块

(1)、模块构成:教学平台以原车舒适系统各控制单元、操作开关、执行器件及电源管理等以分体、独立方式合理布局,由17组单元模块拼装而成。

(2)、结构特点:教学模块及拼接横梁均为开模制作、拼装式结构,各单元模块可轻松实现快速拼装,既能独立使用,又可依据不同的实验目的和教学要求任意组合。

拼装式结构:50*50钢材搭接结构带移动脚轮

17组单元模块:安装原车实物,附原理图与检测端子。

实验导线:1套



四.功能特点

主要功能:

1.拼装式教学模块构成

教学平台以原车舒适系统各控制单元、操作开关、执行器件及电源管理等以分体、独立方式合理布局,由17组单元模块拼装而成。

A.单元模块的独立性教学实验

B.组合模块的整体性教学实验

2.双系统电路设计系统构成

教学平台的设计电路由前台布线诊断系统、 后台控制线路以及自主研发的教学辅助系统共同组成。

A.前台布线实训:

B.后台布线诊断及保护通过教学软件,教师端电脑可直观检测前台布线操作的实训结果,实时掌握布线成绩和实训进程,提高教学质量。能有效保护因前台实训操作错误,而导致的器件损坏、线路短路等人为故障,确保台架的安全使用。

3.故障设置达到复合性与多样性



四、其他功能及特点

1.操作演示

教学平台可直观展现迈腾车系舒适系统的结构组成,如实再现该系统的控制原理及逻辑关系。

2.万用表测量

教学平台各独立模块均设计有与原车电路一致的外接式检测端子,可通过万用表便捷检测舒适系统各项实验数据,增强对该控制电路的深层次理解。

3.示波器测量

通过与原车电路一致的外接式检测端子,可运用示波器对舒适系统相关电路进行波形测量,特别是LIN、CAN总线的信号分析。

4.解码器检测

通过数据诊断接口,连接解码器,可对系统进行故障码读取及清除、数据流分析、执行元件动作、系统编码、基本设定等各项操作实验。

5.设备文本

教学平台设备文本包括安装说明书、使用说明书、实验手册、原车电路图册、保修卡、合格证、设备清单等.



五.外形与颜色

设备外形:1960×700×1750mm(长×宽×高)

设备颜色:多种颜色组合(绿/白/黑)



六.制造工艺

1.设备检测面板

采用5mm铝塑板面板,表面氧化喷漆,UV平板高真彩彩色原理图,质保多年不变色。

2.设备面板柜

50*50钢材搭接结构

3.设备底座架

50*50钢材搭接结构

4.万向脚轮

4.1前二只万向带锁止功能脚轮

4.2后二只万向脚轮

4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。

4.4脚轮:100mm×50mm(直径×宽度)

4.5脚轮支撑:0.5T

七.技术指标

1.工作电源:直流12V

2.工作温度:-40℃~+50℃

3.交流电源:220V
