热力光电磁基础物理

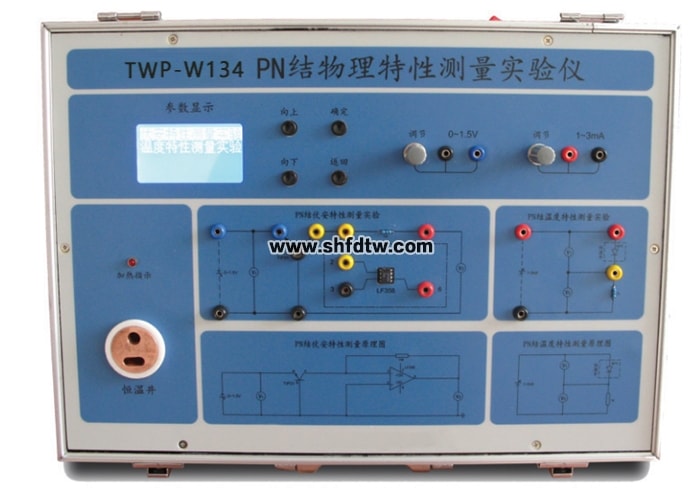

TWP-W134型 PN结物理特性测试实验仪



PN结物理特性是普通物理、半导体物理和电子学教学的重要内容之一，玻尔兹曼常数是物理学中的一个基本常数。在物理实验教材中已经有电子电量、荷质比、普朗克常数等物理基本常数测量，但缺少对玻尔兹曼常数测量和玻尔兹曼分布规律研究的实验。由本公司生产的PN结物理特性测定仪，可以用于测量PN结的物理特性和玻尔兹曼常数，并可以学习弱电流测量的新方法。

TWP-W134型PN结物理特性测定仪是在原来的基础上，加装了干井变温恒温器，测量PN结结电压与热力学温度的关系，求得该传感器的灵敏度，并近似求得0K时硅材料的禁带宽度。该仪器物理内容丰富、概念清晰、测量结果准确度高，非常适合大专院校普通物理实验教学。

应用该仪器可以完成以下实验内容：

1 ．测量 PN 结扩散电流与结电压关系，较精确地测量玻尔兹曼常数。

2 ．学习用运算放大器组成电流 - 电压转换电路测量弱电流。

3 ．测量 PN 结结电压与温度的关系，求出结电压随温度变化的灵敏度。

4 ．近似求得 0K 时半导体（硅）材料的禁带宽度。

仪器主要技术参数：

1 ．直流电源 　0-1.5V 可调直流电源一组；

1mA-3mA 可调直流电源一组。

2 ．液晶测量显示模块

液晶屏分辨率： 128 × 64 像素

电压数显指示两组 量程： 0 — 4095mV ，分辨率： 1mV

量程： 0 — 40.95V ，分辨率： 0.01V

3 ．恒温控制装置 控温范围：室温－ 80 ℃ 分辨率： 0.1 ℃
