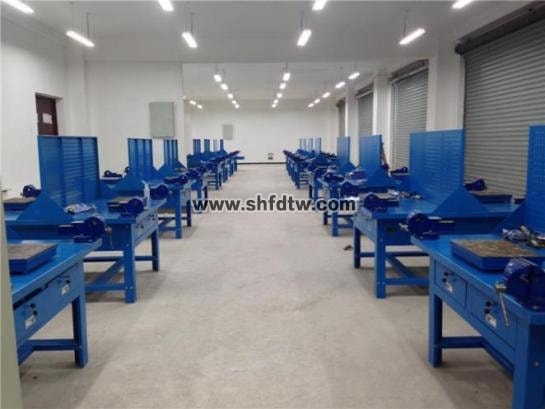

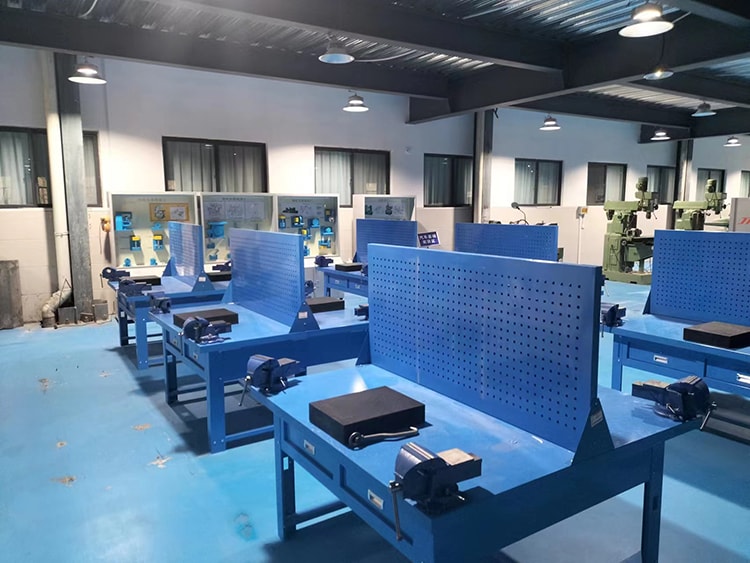

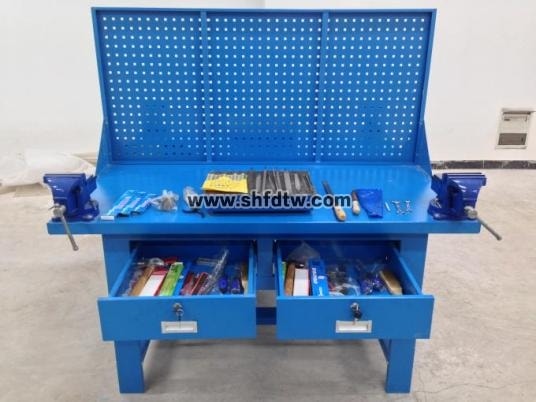

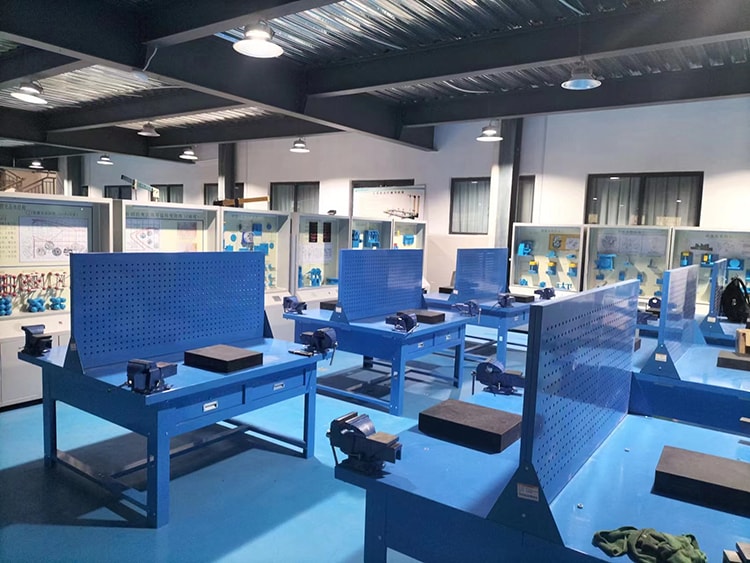

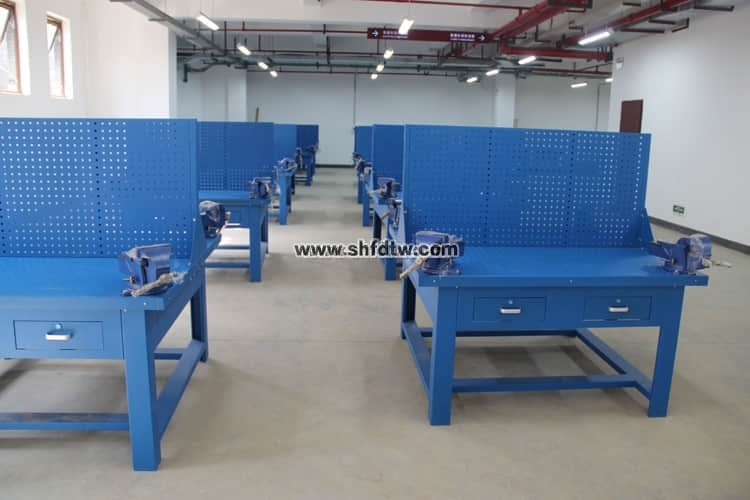

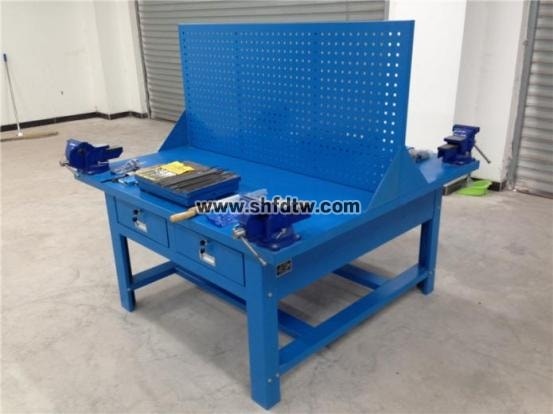

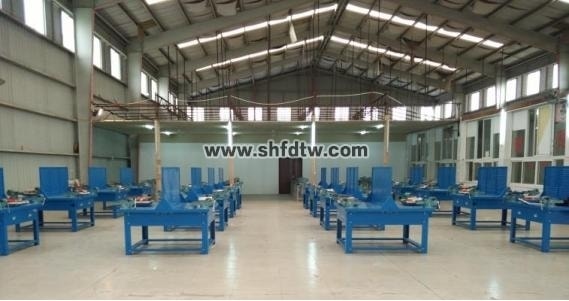

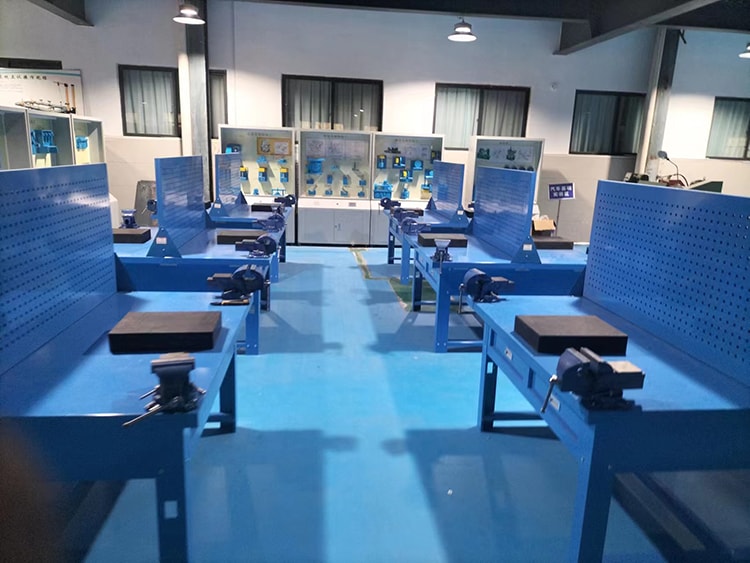

TWW-QG01型 双面钳工台
本公司生产钳工实验室设备根据教学要求与多家工厂共同开发生产,该产品配备的钳工工具通用化,标准化和专用化,可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作,对工件进行加工。手工操作的特点是技术性强,加工质量的好坏主要取决于操作者技术水平的高低,它的工作范围较广,具有实用性和灵活性的优势且不受设备、场地等条件的限制,因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合,通常由钳工来完成,尤其是机械产品的装配、调试、安装和维修等更需要钳工,所以说钳工不仅是机械制造工厂中应用广泛的工种之一,因此钳工实验室设备也是各大院校,技校不可缺少的实训教学产品。
钳工实验室(一张桌4座/组)每组详细配置如下:可以完成常用工具的认识和使用,锤、锯、锉、凿、划线、装配、调试、安装、维修等教学工具。
一、钳工台主要参数:
钳工台的规格:1500长×1500×1500mm高(桌面高800+防护网700)。
防护网规格1500×700×30冲孔金属钢板,带加强筋。
台面采用双面结构,即4个操作工位共用一个平台。以节约成本和空间。
台面材料采用50毫米50毫米实木板(默认为松木;可选其他实木,价格另计)覆1.2毫厚钢板(表面应防锈处理)。
桌架立柱采用2.0厚钢板折型,规格100×80×750 桌架横梁及加强梁:1.5厚钢板折型规格100×40×1.5
抽屉采用1.0mm钢板,桌面铁皮全部包起来 .抽T每个可以承重40KG。
二、钳工实验室清单(4座)1张桌
序号 | 名 称 | 规 格 | 单位 | 数量 |
1 | 钳工桌 | 150×150×80 | 张 | 1 |
2 | 台虎钳 | 5寸 | 台 | 4 |
3 | 钢锯架 | 把 | 4 | |
4 | 圆锉刀 | 8---12寸 | 套 | 2 |
5 | 半圆锉刀 | 8----12寸 | 套 | 2 |
6 | 方锉刀 | 8----12寸 | 套 | 2 |
7 | 扁锉刀 | 8----12寸 | 套 | 2 |
8 | 三角锉刀 | 8----12寸 | 套 | 2 |
9 | 划线平板 | 300×400MM | 台 | 2 |
10 | 榔头 | 把 | 4 | |
11 | 圆规 | 把 | 4 | |
12 | 角尺 | 把 | 4 | |
13 | 钢尺 | 150 | 把 | 4 |
14 | 划针 | 长120 | 支 | 4 |
15 | 内外卡钳 | 套 | 2 | |
16 | 三角刀 | 把 | 2 | |
17 | 铲刀 | 14寸 | 把 | 4 |
18 | 油石 | 块 | 1 | |
19 | 丝锥 | M 6 8 10 12 14 | 套 | 2 |
20 | 扳牙 | M 6 8 10 12 14 | 套 | 2 |
21 | 凿子 | 套 | 2 | |
22 | 什锦锉 | 套 | 2 | |
23 | 手虎钳 | 把 | 2 | |
24 | 钢锯条 | 50条 | 盒 | 2 |
25 | 活动扳手 | 200×24 | 把 | 4 |
26 | 钢丝钳 | 把 | 4 | |
27 | 一字批 | 把 | 4 | |
28 | 十字批 | 把 | 4 | |
29 | 呆扳手 | 8 10 14 | 套 | 2 |
30 | 铁皮剪刀 | 把 | 2 | |
31 | 丝攻扳手 | 把 | 4 | |
32 | 扳牙扳手 | 把 | 4 | |
33 | 尖嘴钳 | 把 | 4 | |
34 | 钢丝刷 | 把 | 4 |
