TW-X54多功能单片机开发系统实验箱
一、系统简介

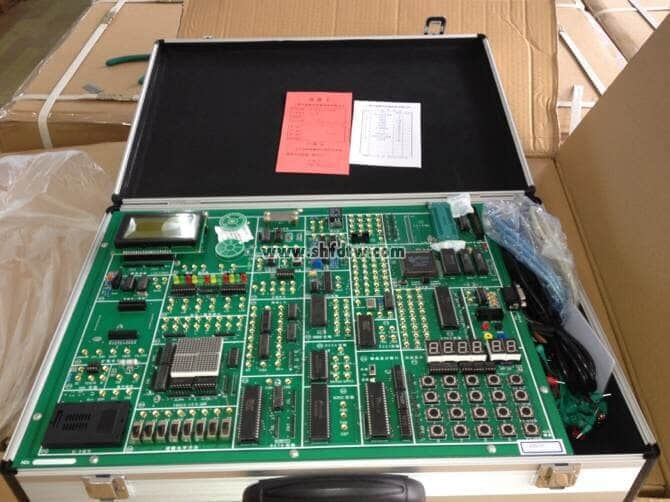

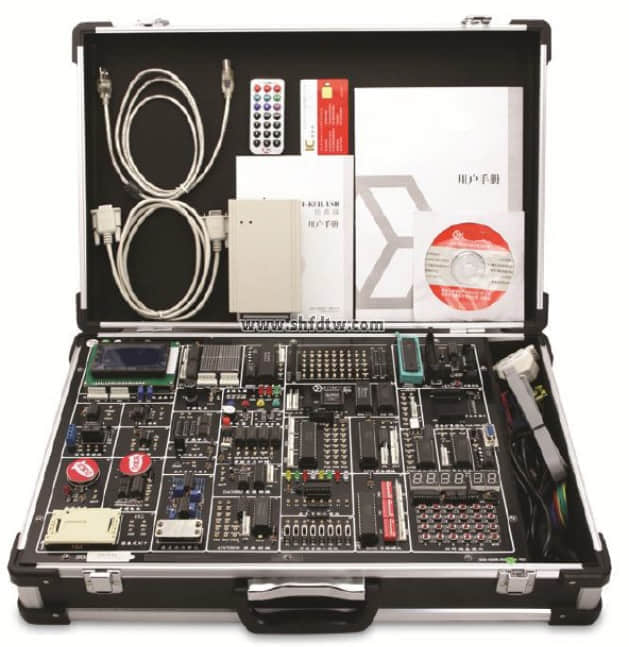

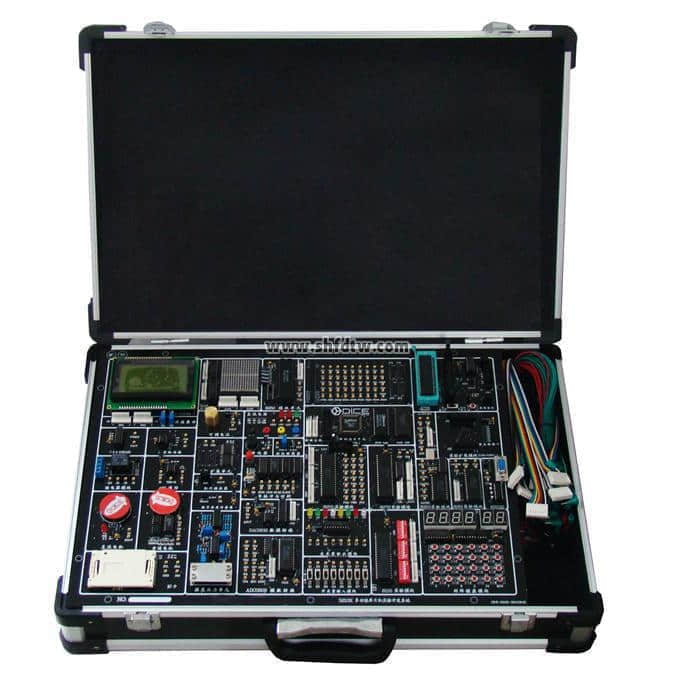

TW-X54多功能单片机实验开发系统是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的配套实验设备。以小系统、多功能、易扩展为设计思想,系统的地址总线、数据总线、控制总线全部引出,对用户开放,并留有扩展单元(区),这样学校可以从需要出发,灵活选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。
您只要致电:021-55884001(袁经理)
我们可以解答 多功能单片机开发系统实验箱 的相关疑问!
我们可以帮您推荐符合您要求的 多功能单片机实验箱,单片机教学设备开发系统 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-38-1056-1.html

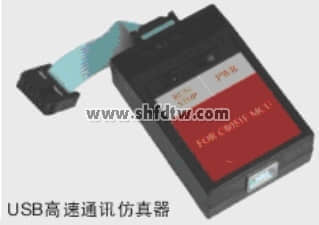

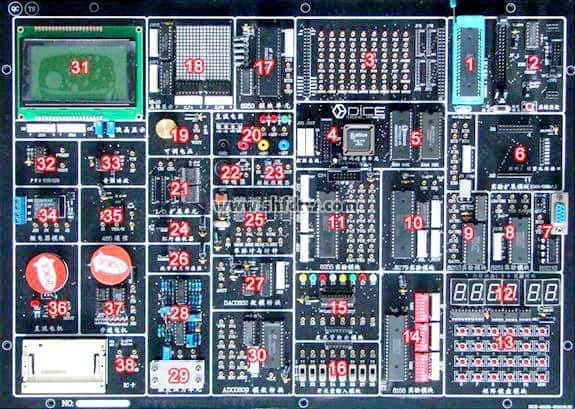

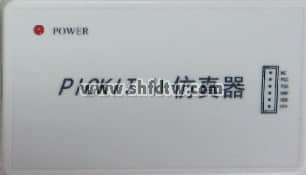

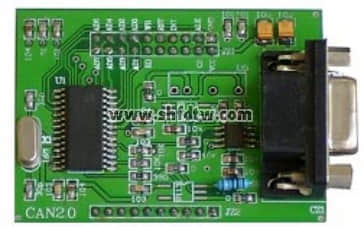

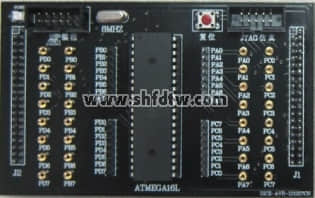

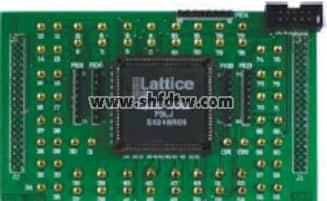

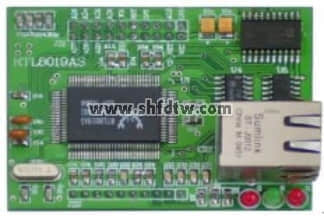

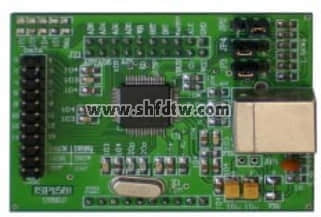

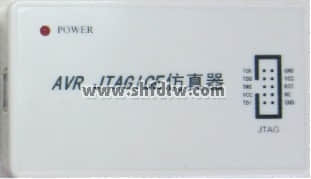

1 用户CPU(AT89S52),带仿真接口 21 I/O口扩展模块(74LS244、74LS273) 2 ISP在线编程接口,标配ISP下载线和软件 22 蜂鸣器模块 3 单片机所有IO口,数据、地址线,及译码地址区 23 射极跟随器实验模块 4 译码、锁存单元(由CPLD芯片1016设计) 24 红外遥控接收实验模块(配红外遥控器) 5 扩展ROM(64K)、扩展RAM(32K) 25 单脉冲与固定时钟模块 6 扩展模块区(USB、网卡、CAN总线等) 26 DS18B20数字温度传感器模块 7 RS232串行通讯口 27 DAC0832数模转换模块 8 8251实验模块 28 模拟温度传感器实验模块 9 8253实验模块 29 压力传感器实验模块 10 8279实验模块 30 ADC0809模数转换模块 11 8255实验模块 31 128*64 LCD液晶显示模块(可换16*2 LCD模块) 12 六位动态数码管实验模块 32 PWM转换模块 13 4*6矩阵键盘模块 33 LM386音频功放模块 14 8155实验模块 34 继电器模块 15 8位LED发光二极管输出模块 35 RS485通讯模块 16 8位开关量输入模块 36 直流电机模块(带霍尔传感器,可实现闭环调速) 17 8250实验模块 37 四相步进电机模块(带驱动电路) 18 16*16点阵实验模块 38 接触式IC卡实验模块(标配一块IC卡) 19 可调电压模块 39 标配超强Keil51仿真器(USB接口) 20 直流电源模块(提供+5V、+12V、-12V、GND) 40 配套附件实验接插线,排线,IC卡,红外遥控器,USB线,说明书,光盘资料(含详实的实验代码C与汇编程序)。 电气性能与尺寸重量 输入电源:AC 220V±10% 50HZ 输出电源:DC +5V/3A、+12V/0.5A、-12V/0.5A 工作环境:温度-10~+40摄氏度 相对湿度<85%(25摄氏度) 海拔<4000m 装置容量:<0.5 KVA 重 量:约5 KG 外形尺寸:520*330*140mm 安全保护:具有短路保护、自恢复功能,安全符合国家标准 箱体材料:采用轻便铝合金框架木箱作为实验仪机箱,美观大方,结实耐用。 (1)仿真器:系统标配有USB接口仿真器或选配和其它型号仿真器。 1、 仿真器是目前同行业功能完整,性能稳定,技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机,ATMEL、WINBOND、INTEL、SST、ST等等。 2、 不占资源,无限制真实仿真(32个IO、串口、T2可完全单步仿真),真实仿真32条IO脚,包括任意使用P30和P31口。 3、 USB接口,无需外接电源和串口,即插即用,台式电脑、无串口的笔记本均适用。三CPU设计,采用仿真芯片+监控芯片+USB芯片结构,在仿真状态下仿真芯片被完全冻结,可以100%重现CPU所有特性,即总线I/O口。 4、 下载仿真通讯急速115200BPS,也是KEIL支持的高速度,相比以前版本提高一个数量级(10倍以上),单步运行如飞。 (2)ISP在线下载:实验系统配有ISP在线下载接口,并标配USB接口下载电缆线,可直接烧录AT89S5X单片机和AVR单片机。 (3)支持C8051F 单片机(SOC)扩展:选配C8051F扩展板和仿真器, USB高速通讯仿真器,通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真;集成开发环境支持Silicon Labs IDE和KEIL C软件。 1、CPU:C8051F020。 2、22.1184MHz晶振。 3、标准JTAG接口,支持硬件仿真。 4、外部复位电路。 5、所有IO口均引出并加清晰标注。 6、可以与TW-210K实验箱结合,实现超多外围功能。 (4)支持PIC单片机扩展: 通过选配件PIC模块可实现PIC单片机功能 1、CPU:PIC16F877A 2、4MHz晶振 3、标准6针ICSP接口,可以单片机进行编程与仿真。 4、所有IO口均引出。 5、外部复位电路。 6、可以与TW-210K实验箱结合,实现超多外围功能。 (5)支持AVR单片机扩展: 通过选配件AVR模块可实现AVR单片机功能 1、CPU:ATMEGA16。 2、8MHz晶振。 3、标准ISP下载接口。 4、外部复位电路。 5、标准JTAG接口,支持硬件仿真。 6、所有IO口均引出并加清晰标注。 7、可以与TW-210K实验箱结合,实现超多外围功能。 (6)支持EDA(CPLD/FPGA)开发:通过选配EDA扩展卡(标配并口JTAG下载线),实现CPLD/FPGA的实验、学习和开发,并和单片机系统共用硬件资源。 (7)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。 (8)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。 (9)在线下载:实验系统配有ISP在线下载接口,可直接烧录AT89S5X单片机。 (10)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。 (11) 可选配DAQ数控式创新实验平台 DAQ数控式创新实验平台,是将一些复杂的例如交通灯控制系统、四层电梯控制系统、刀库捷径选择等实验通过当前流行的二维动画技术制作出来,借助PC要资源,仿真实物的控制系统。通过USB接口电路,实现CPU(单片机)对虚拟被控对象的控制和双向通信。该实验平台形象生动、可操作性强、可实现复杂的闭环控制,大大提高学生的学习兴趣和创新思维。与传统的实物模型相比:性价比极高、无需后续的保养和维修、使用安全方便。目前该创新实验平台有15个典型的系统实验。 软件实验(标配) 1. 清零程序 2. 拆字程序 3. 拼字程序 4. 数据区传送子程序 5. 数据排序实验 6. 查找相同数据个数 7. 无符号双字节快速乘法子程序 8. 多分支程序 9. 脉冲计数实验 10. 电脑时钟实验 硬件实验(标配) 11. P1口亮灯实验 12. P1口转弯灯实验 13. P3.3口输入,P1口输出实验 14. 工业顺序控制实验 15. 8255 A、B、C口输出方波实验 16. 8255 PA口控制PB口 17. 8255控制交通灯 18. 简单I/O扩展实验 19. A/D0809转换实验 20. D/A0832转换实验 21. 8279键盘显示实验 22. 通用打印机实验(自配) 23. 微型打印机打印实验(自配) 24. I2C储存卡读写实验 25. 继电器控制实验 26. 步进电机控制实验 27. 8253方波实验 28. 小直流电机闭环调速实验 29. 16*16 LED点阵显示实验 30. 128*64 LCD液晶屏显示实验 31. 8250可编程异步通讯接口实验 32. 8251可编程通讯接口实验 33. 单片机RS232/485串行发送实验 34. 单片机RS232/485串行接收实验 35. 单片机RS232/485与PC机通讯实验 36. DS18B20单总线温度测量实验 37. 红外线遥控收发实验 38. 温度传感器实验 39. 压力传感器实验 40. PWM脉冲宽度调制实验 41. 电子音乐演奏实验 42. 8155模块实验 43. 射极跟随器实验 数控式创新实验平台(选配) (配置上位机仿真软件,1卡即可完成以下实验) 44. 机器人扫地雷实验(闭环实验) 45. 刀库捷径选择实验(闭环实验) 46. 四层电梯实验(闭环实验) 47. 四级传送带实验(闭环实验) 48. 邮件分拣实验(闭环实验) 49. 水塔水位控制实验(闭环实验) 50. 交流电机Y/△起动实验(闭环实验) 51. 交通信号灯实验(开环实验) 52. 步进电机实验(开环实验) 53. 舞台灯实验(开环实验) 54. LED数码管显示实验(开环实验) 55. 液体混合装置实验(开环实验) 56. 八通道逻辑分析实验(开环实验) 57. 温度压力实验(开环实验) 58. 连线自检实验(开环实验) 硬件实验(选配) 59. USB2.0通讯实验 60. CAN总线通讯接口实验 61. 以太网TCP/IP协议接口实验 五、选配件介绍:(以下部分为选配价格另算) DAQ数控式创新实验平台 1100元 CPLD扩展模块(1032E)FPGA扩展模块(EP1K30)(配置并行下载电缆)590元 C8051F020单片机扩展模块 680元 EC5 USB接口仿真器 (配置USB下载电缆) 290元 AVR单片机扩展模块 (CPU型号:ATMEGA16L) 590元 AVR仿真器 660元 PIC单片机扩展模块 (CPU型号:PIC16F877A) 580元 PIC仿真器 680元 PIC编程器 450元 USB2.0通讯模块 290元 以太网TCP/IP协议接口模块 290元 CAN总线通讯接口模块 290元 六、单片机实训包模块(选配) 序号 实训包名称 配件 说明 单价 配件名称 数量 1 可燃气体报警仪 51单片机系统 1 使用可燃气体传感器,调理电路进行信号调理,单片机根据信号进行报警。 700元 可燃气体检测模块 1 配件、技术资料 1 2 流量液位检测自动供水(带红外遥控) 51单片机系统 1 单片机实时检测并在LED上实时显示水流量信息,同时根据液位情况,控制水泵进行自动供水控制,水流量可手动进行调节。系统带红外遥控系统。 1500元 透明供水系统模型 1 水泵 1 流量检测系统 1 液位检测系统 1 红外遥控器 1 配件、技术资料 1 3 超声波倒车雷达 51单片机系统 1个 使用一对超声波传感器,单片机根据发射与接收超声波信号的时间差来计算距离,带温度补偿,结果用数码管显示 700元 超声波测距模块 1个 显示模块 1个 配件、技术资料 1份 4 环境测试仪 51单片机系统 1个 使用温度、湿度、光强传感器,测量环境温度和湿度及光线明暗 700元 环境测试模块 1个 键盘显示模块 1个 配件、技术资料 1份 5 出租车计价器 51单片机系统 1个 直流电机模拟车轮,用霍尔传感器测里程,用LCD显示里程、单价、总价、等信息 700元 液晶显示模块 1个 直流电机模块 1个 配件、技术资料 1份 6 数字式多路温度采集系统 51单片机系统 1个 对8组DS18B20同进进行温度采集和显示 600元 DS18B20模块 1个 键盘显示模块 1个 配件、技术资料 1份 7 数据采集系统 51单片机系统 1个 采用AD转换器转换模拟信号,再通过单片机串口发送到PC机,PC机对收到的数据进行显示 550元 数据采集模块 1个 串行通信模块 1个 配件、技术资料 1份 8 交通灯控制系统 51单片机系统 1个 用LED发光二极管模拟交通灯,数码管显示倒计时秒数 550元 交通灯模块 1个 显示模块 1个 配件、技术资料 1份 9 直流、步进电机控制系统 51单片机系统 1个 PWM控制直流电机转速,并用霍尔传感器测速;步进电机正反转控制、速度控制 550元 电机控制模块 1个 键盘显示模块 1个 配件、技术资料 1份 10 公交车报站器 51单片机系统 1个 公交车报站,语音提示,可进行语音录放控制 500元 语音录放模块 1个 配件、技术资料 1份 11 红外测温仪 单片机系统 1个 使用热释红外传感器,实现非接触测量人体、物体温度,用数码管显示 750元 红外测温模块 1个 键盘显示模块 1个 配件、技术资料 1份 12 数字电子钟 51单片机系统 1个 年、月、日、星期、时、分、秒显示,程序中可设置初值 500元 日历时钟模块 1个 键盘显示模块 1个 配件、技术资料 1份 13 俄罗斯方块游戏 单片机系统 1个 单片机实现俄罗斯游戏,用LCD显示,键盘控制 700元 液晶显示模块 1个 键盘显示模块 1个 配件、技术资料 1份 14 电子称 51单片机系统 1个 测量物体质量,用数码管显示,提供法码,量程500克 900元 压力测量模块 1个 键盘显示模块 1个 配件、技术资料 1份 15 考勤机 51单片机系统 1个 IC卡应用于考勤机,身份识别 700元 读卡器模块 1个 键盘显示模块 1个 配件、技术资料 1份 16 U盘、SD卡读写器 U盘、SD卡读写模块 1个 可读写U盘/SD卡,U盘/SD卡自配 550元 配件、技术资料 1份 17 MP3音乐播放器 MP3播放模块 1个 可播放MP3音乐,并可自由更新MP3文件 550元 配件、技术资料 1份 18 无线语音传输系统 单片机系统 1个 无线数据传输模块实现数据传输,注:用户至少配两套系统才能完成传输功能 850元 无线通信模块 1个 配件、技术资料 1份 19 基于CAN总线的汽车车窗控制 51单片机系统 1个 CAN总线方式通信,控制车窗的开合(模拟),注:用户至少配两套系统才能完成传输功能 700元 CAN通讯模块 1个 配件、技术资料 1份 20 网络家电 51单片机系统 1个 通过以太网控制(模拟)空调的启动、停止和设置 800元 以太网通讯模块 1 个 配件、技术资料 1份 21 GSM通信系统 51单片机系统 1个 单片机控制GSM通信模块实现自动拔号通话功能 1700元 GSM网络通信模块 1 个 配件、技术资料 1份 22 GPS定位 51单片机系统 1个 单片机读取GPS模块信号:时间、经度、纬度、海拔、移动速度等,用LCD显示 900元 GPS模块 1个 液晶显示模块 1个 配件、技术资料 1份 23 语音识别机器人 语音识别控制模块 1个 单片机对语音进行识别,可以控制机器人前进、后退、左转、右转、跳舞等动作 1300元 机器人 1个 机器人控制板 1个 配件、技术资料 1份 24 语音遥控小车 语音识别控制模块 1个 单片机对语音进行识别,控制小车前进、后退、左转、右转等动作 1100元 小车车体 1个 小车驱动板 1个 配件、技术资料 1份 25 LED点阵显示屏 51单片机系统 1个 基于51单片机控制的多功能LED点阵显示屏,适合单片机实训中的项目教学,由64片8*8点阵LED模块组成,可同时显示16个16*16点阵的汉字。 1500元 LED显示屏 1个 配件、技术资料 1份 26 酒精测试仪 51单片机系统 1个 基于单片机控制的酒精测试仪,可以检测气体中酒精乙醇浓度,单位mg/L;液晶实时显示酒精浓度数值和醉酒阈值;当测量值>醉酒阈值时报警并亮灯。 700元 LCD显示模块 1个 酒精传感器模块 1个 配件、技术资料 1份 27 智能小车机器人套件(豪华版) 核心芯片:89C52, 可用汇编 或者 C 语言编写指令,让机器 人实现自己想要的功能,并且可以任意改写指令得到新功能,自带在线下载功能.可以实 现机器人避障碍,寻黑线等多 种功能。是电子类专业机器人 比赛和各类电子竞赛理想的学习套件 1500元 28 虚拟示波器和逻辑分析仪套件 该套件可实现以下功能:示波 器 、 逻 辑 分 析 仪 、数 字 电 压 表、混合信号示波器、数字信 号发生器、数据记录仪、频率 发生器、频率计数器、脉冲计 数器、PWM 控制器、I2C 控制 器、远程控制器 850元
二、系统组成:

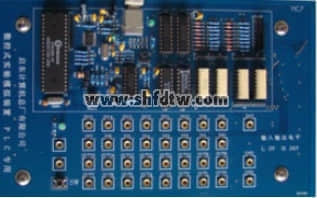

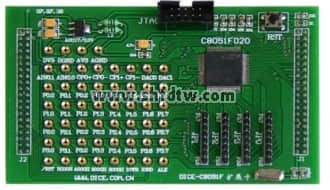

(1)硬件:
(2)软件和程序:
系统配置98/2000/XP//WIN7等操作平台的单片机仿真调试软件KEILC51 UV2 调试环境,支持汇编、C51语言编译、调试;单片机ISP在线下载软件;串口调试助手;取模软件等;随光盘配有全部的实验源程序和电子版实验指导书。
(3)电气性能与尺寸重量:序号 1 2 3 4 5 6 7 8
三、系统主要特点

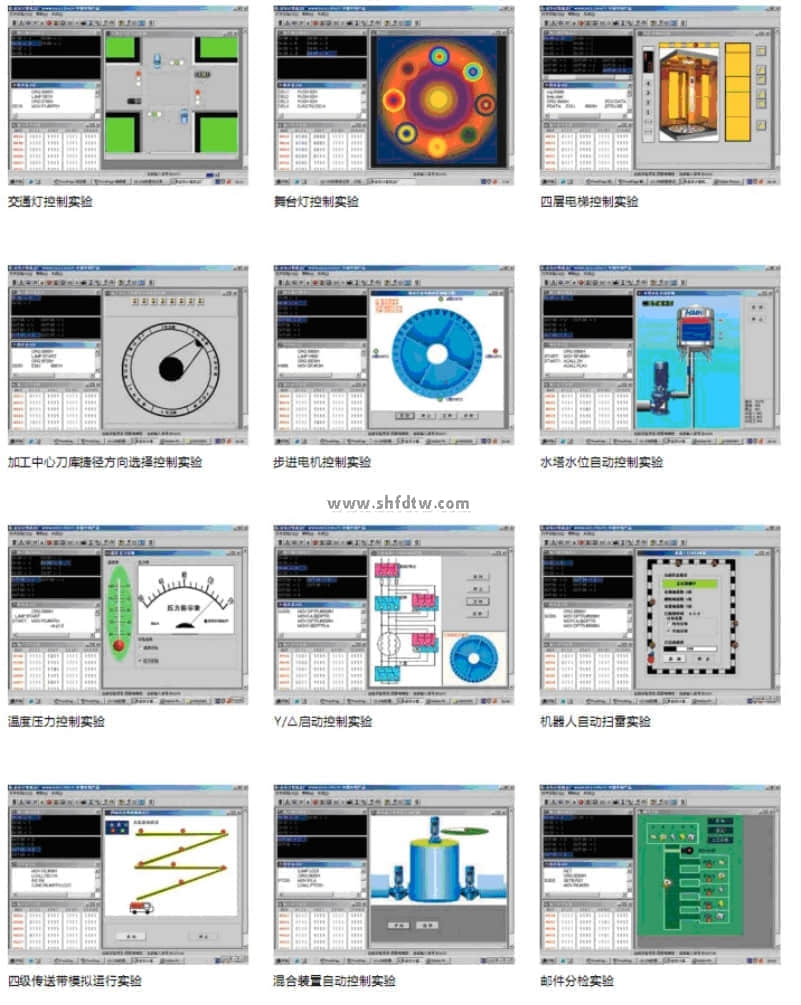

四、实验项目
