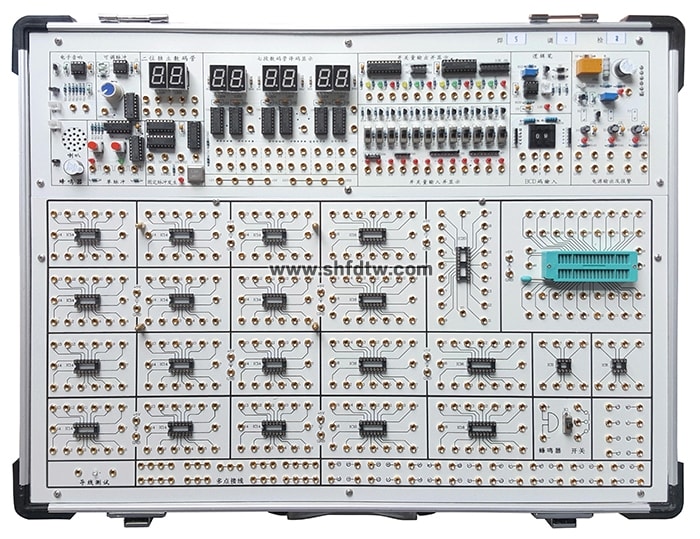

TW-X04B数字逻辑电路实验箱
实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区采用全开放模式,可根据需求灵活配置实验电路,以满足不同层次学生的教学实验要求。
您只要致电:021-55884001(袁经理)
我们可以解答 数字逻辑电路实验箱 的相关疑问!
我们可以帮您推荐符合您要求的 数字逻辑电路实验箱 数字电路数字逻辑设计实验箱 数字电子实验箱 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-38-3126-1.html
一、技术指标
1、实验电路工作电源:+5V/2A一组、±12V/0.7A一组、1.5~9V(或任意值)可调一组,每路设置保险丝一个,每路均带有短路保护和反向保护电路,其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能,确保实验电路元件和人身安全。
2、常用信号源
1)提供二组正负单脉冲发生电路,带电平指示。
2)1HZ~1KHZ连续可调时钟电路。
3)1HZ~1MHZ固定脉冲分7路输出,其中1HZ带指示灯显示。
4)12路开关量输入显示电路,输入端带保护功能。
5)12路开关量输出电路,输出端自带显示电路,直观显示开关量的输出状态,同时输出端带保护功能。
6)6位七段LED共阳数码显示器,自带BCD码译码电路;2位独立数码管,可装共阳或共阴数码管。
7)2组BCD码拨盘开关输出电路,输出端带保护功能。
8)由555时基电路组成的音响输出控制电路,并带有蜂鸣器和喇叭输出设备。
3、测试小工具
1)提供三状态数字逻辑测试电路,并有声光提示。
4、实验电路区: 独立电路板设计,和实验信号源完全隔离,防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下:
1)配置开放式实验区,含圆孔2只IC8,锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只)、1只IC20、1只IC40锁紧插座(兼容IC28/IC24/IC18等)。
2)提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配)。
3)设计有导线测试座一组。
5)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可。
6) 2个扩展模块电路接入区:尺寸各为155×100mm,可选配固定线路实验模块。学生可以进行创新性练习,以提高学生的思维能力和动手能力。
5、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。
6、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm。
二、实验项目
基础实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL集成逻辑门的逻辑功能与参数测试
3. CMOS集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555时基电路及其应用
