TW-JD37 制冷电子基础技能实训装置
一、产品整体配置
1.本装置用于对初、中、高级制冷设备维修工考核及电气控制线路、实用电子线路进行实际操作，从而使学生的操作技能得到提高。适用于制冷基础、制冷设备维修工、空调器维修、制冷装置及自动化、空调设备及维修、空调技术等专业课程。

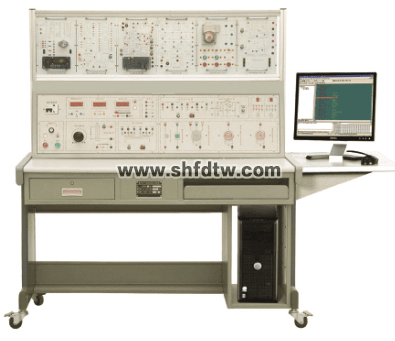

2.本装置采用单相三线（～220V±10%）供电，外形尺寸：1.6m×0.7m×1.3m，由实训台、实训挂箱组成。
3.控制屏采用铁质双层亚光密纹喷塑结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。配备了各类电源、仪器仪表。操作面板文字符号采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。实训桌为耐磨防水高密度板，结构坚固；设有两个大抽屉，用于放置工具及资料等，还设有四个万向轮，便于移动。
4.本装置采用模块化设计，操作方便、更换便捷，具有可扩展功能，设备设有漏电保护、过载保护、接地保护等，确保操作者的安全，实训连接线及插座采用手枪式防触电结构设计，使用安全、可靠、防触电。
您只要致电：021-55884001（袁经理）
我们可以解答 制冷电子基础技能实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 制冷电子基础技能实训装置 制冷技能实训设备 制冷设备维修实训考核装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-91-3009-1.html
二、基本功能及组成
序号 | 名称 | 功能及组成 | 数量 |
1 | 仪表电源模块 | 直流电源：提供±12V、±5V两组电源，一路可调直流电源1.3～18V，每路均具有短路、过流保护和自动恢复功能。交流电源：提供两组8.5V和两组17.5V | 1套 |
2 | 元件单元实训箱 | 提供常用元件 | 1件 |
3 | 模拟电路基础实训单元箱 | 提供制冷电路中的复位电路；串、并联稳压电路 | 1件 |
4 | 电源电路单元箱 | 提供电源电路 | 1件 |
5 | 数字电路基础实训单元箱 | 提供555时基电路和R-S触发电路 | 1件 |
6 | 电子温控实训单元箱 | 提供电子温控电路图及线路板 | 1件 |
7 | 可控硅调速实训单元箱 | 提供可控硅调速电路图及线路板 | 1件 |
8 | 步进电机驱动实训单元箱 | 提供步进电机驱动电路图及线路板 | 1件 |
9 | 低温除霜电路实训单元箱 | 提供低温除霜电气电路图及线路板 | 1件 |
10 | 热泵空调电气实训单元箱 | 提供热泵空调电气电路图及线路板 | 1件 |
三、实训项目
1.二极管的特性与应用单元实训
2.晶体管的特性与应用单元实训
3.串并联型稳压电路单元实训
4.稳压电路应用单元实训
5.电源电路单元实训
6.数字电路单元实训
7.555时基电路单元实训
8.RS触发电路单元实训
9.3min延时电路单元实训
10.二次自动复位电路单元实训
11.电冰箱电子温控电路单元实训
12.低温除霜电路单元实训
13.可控硅调速电路单元实训
14.步进电机驱动电路单元实训
15.热泵空调电气电路单元实训
16.电冰箱电子温控电路综合单元实训
17.热泵空调电气电路综合单元实训
