TWLY-75消防防烟排烟系统控制实训装置

一、系统概述

防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。

您只要致电：021-55884001（袁经理）

我们可以解答 消防防烟排烟系统控制实训装置 的相关疑问！

我们可以帮您推荐符合您要求的 消防防烟排烟系统控制实训装置 消防防排烟实训系统 防烟排烟系统控制综合实训台 相关产品！

找不到所需产品？请点击 产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-97-2926-1.html

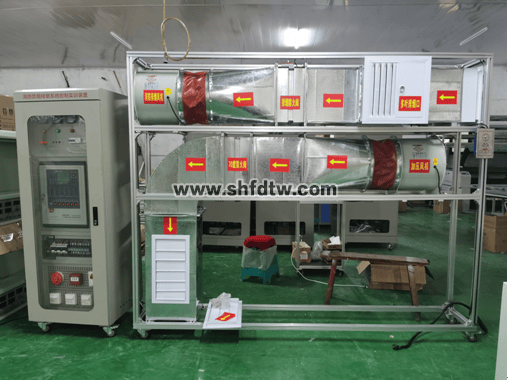

防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。

二、技术参数

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：环境温度范围为-5℃～+40℃,相对湿度＜85%(25℃),海拔＜ 4000m

3、装置容量：＜3.8kVA

4、通风系统台：外形尺寸：2400mm×750mm×1600mm

控制柜尺寸：800mm×600mm×1800mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

6、工作环境：环境温度范围为-5℃～+40℃,相对湿度＜85%(25℃),海拔＜ 4000m

三、系统特点

整机系统由三部分组成：

1）、风系统整体放置在一个2000mm×750mm×800mm平台上，可移动，平台上风系统由不燃材料制作，系统中设置有阀门，风机，子系统，出风口等。

2）、控制系统：系统各种模拟信号组成，可模拟一定情况下的在火灾发生时的控制方式。

3）、组态软件：教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。

1、风系统的完整性：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。

2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。

3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

4、通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。

5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；

6、DDC数字量控制模块1套；

7、教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系

四、系统配置

1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。

3、加压送风机采用多翼式离心风机，

4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式；

5，70度排烟防火防由控制执行器、不燃材制作而成。

6、排烟风机采用轴流风机，能在280度条件下作不小于30Min

7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。

8、 排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开

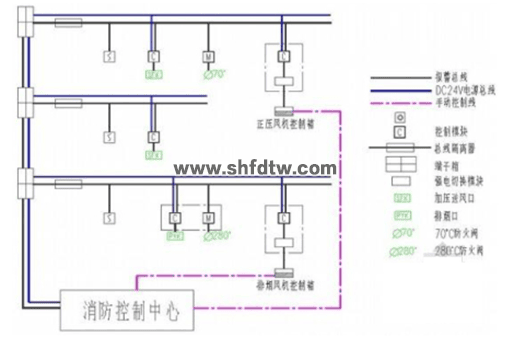

9、系统原理

五、操作实训：

1、消防排烟系统的认识

2、消防防烟系统的认识

3、消防防类系统控制操作

4、消防排烟系统的手动操作

3、消防排烟系统的自动操作

4、消防排烟系统与操联动中心的操作

5、消防排烟系统的联动编程

6、消防防烟系统的联动编程

六、配置表
