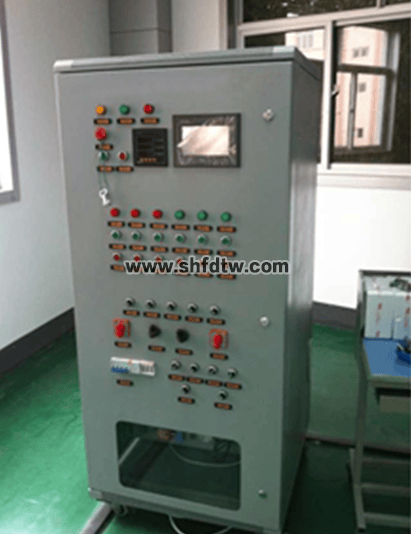

TWB-101 电工综合技术实训考核装置
一、概述
电工综合技术实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。
您只要致电：021-55884001（袁经理）
我们可以解答 电工综合技术实训考核装置 的相关疑问！
我们可以帮您推荐符合您要求的 电工综合技术实训考核装置 电工技术实训台 电工实操台 电工技术实训设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-48-2902-1.html
1.控制及交流部分
(1) 三相0～450V及单相0～250V连续可调交流电源，配备1台三相同轴联动调压器，规格为
1.5kVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流
电源输出处设有过流保护，当相间、线间有过电流及直接短路时均能自动保护，克服了调换保
险丝带来的麻烦。配有三只镜面指针式交流电压表，通过切换开关可分别指示三相电网电压和
三相调压器的输出电压值。
(2) 设有定时器兼报警记录仪，平时作为时钟使用，具有设定实验时间、定时报警、查询
报警、切断电源等功能；还可以自动记录漏电告警、过流告警及仪表超量程告警的总次数。
(3) 提供电度表一只，规格为220V，3/6A，实验时临时挂上，其电源线、负载线均已接在
电度表接线架的接线柱上，实验方便。
(4) 提供铁芯变压器1只，规格为50VA，36V/220V，原、副边设有电流插座和保险丝，测试
方便并能可靠保护变压器不损坏。
(5) 设置实验用220V、30W的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供
实验使用，可防止灯丝损坏。
另外，还提供信号插座一只。
2.仪表面板
(1) 真有效值交流数字电压表一只
进行真有效值测量，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
(2) 真有效值交流数字电流表一只
进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，
具有超量程报警、指示及切断总电源等功能。
(3) 真有效值交流毫伏表一只
能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试
基本精度达到±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显
示，每档均有超量程告警、指示及切断总电源功能。
(4) 智能交流功率表（多功能）
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现
人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信
号经A/D变换，采用专用的DSP计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量
程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载
的性质；此外，还可贮存、记录15组功率和功率因数的测试结果数据，也可逐组查询。
(5) ★数模双显直流电压表（整体表）
数显直流电压表：输入阻抗为10MΩ，精度为0.5级，三位半数字显示；测量范围为0～200V，
量程为200 mV、2V、20V、200V，直键开关切换，每档均有超量程告警、灯光指示功能；
指针式直流电压表：精度为0.5级，电压表测量范围为0～200V，量程为200mV、2V、20V、
200V，直键开关切换，每档均有超量程告警、灯光指示功能。
(6) ★数模双显直流电流表（整体表）
数显直流电流表：精度为0.5级，三位半数字显示，测量范围为0～2A，其量程为2mA、20mA、
200mA、2A，直键开关切换，每档均有超量程告警、灯光指示功能；
指针式直流电流表：精度为0.5级，测量范围为0～2A，其量程为2mA、20mA、200mA、2A，
直键开关切换；每档均有超量程告警、灯光指示功能。
1.直流电源
(1) 提供0～500mA连续可调恒流源一组，分三档可调，调节精度1‰，负载稳定度≤5×10
-4 ，
额定变化率≤5×10
-4 ，配有数显直流毫安表指示输出电流，且有输出开路、短路保护功能。
(2) 提供两路0.0～30V/1A可调稳压电源，从0V起调，配有数显直流电压表指示输出电压值，
且有截止型短路软保护和自动恢复功能。
(3) 提供四路固定直流电源输出：±12V、±5V，每路均具有短路、过流保护和自动恢复功
能。
3.功率函数信号发生器（带频率计）
(1) 频率范围：0.2Hz～2MHz，分七档
(2) 输出波形：正弦波、三角波、方波、斜波、脉冲波
(3) 占空比调节：20%～80%
(4) 扫频速率：10ms～5s
(5) 输出电压幅度：20V P-P （负载1MΩ）、10V P-P （负载50Ω），带输出衰减
(6) 输出保护：短路保护，抗输入电压±35V（1分钟）
(7) 频率计：六位LED显示，外测频范围：0～50MHz，外测频灵敏度：100mV
(8) 输出幅度指示：三位LED数码管显示
特点：
所有端口具有短路保护和抗输入电压保护功能
具有频率和输出幅度双显示功能(LED)
具有功率输出，方便实验教学
内置线性/对数扫频功能和外接调频功能。
实验项目
( 一) 电路实验
1. 基本电工仪表的使用
2. 减小仪表测量误差的方法
3. 仪表（电压表、电流表）量程扩展实验
4. 电位、电压的测定及电路电位图的绘制
5. 基尔霍夫定律验证及其故障判断
6. 叠加原理验证及其故障判断
7. 电压源与电流源的等效变换
8. 戴维南定理、诺顿定理的验证
9. 最大功率传输条件测定
10. 二端口网络实验
11. 互易定理
12. RC一阶电路的响应测试
13. 二阶动态电路响应的研究
14. R、L、C元件阻抗特性的测定
15. RC串、并联选频网络特性测试
16. R、L、C串联谐振电路的研究
17. RC双T选频网络
18. 等效网络变换的原理和测试（HE-14A）
19. 受控源VCVS、VCCS、CCVS、CCCS 的实验研究
20. 负阻抗变换器及其应用
21. 回转器及其应用
22. 用三表法测量交流电路等效参数
23. 日光灯功率因数的改善实验测试
24. 提高功率因数的研究
25. 正弦稳态交流电路相量的研究
26. 互感电路测量
27. 单相铁芯变压器特性的测试
28. 三相交流电路电压、电流的测量
29. 功率因数及相序的测量
30. 三相鼠笼式异步电动机
31. 三相异步电动机点动和自锁控制
32. 三相异步电动机的正反转控制
33. 三相异步电动机Y-Δ降压起动控制
34. 三相异步电动机能耗制动控制
35. 三相异步电动机起动顺序控制
36. C620车床的电气控制线路
( 二) 模拟电路实验
1. 常用电子仪器的使用(示波器原理及使用见实验附录)
2. 晶体管共射极单管放大器
3. 场效应管放大器
4. 负反馈放大器
5. 射极跟随器
6. 差动放大器
7. 集成运算放大器指标测试
8. 集成运算放大器的基本应用Ⅰ—模拟运算电路
9. 集成运算放大器的基本应用Ⅱ—信号处理(有源滤波器)
10. 集成运算放大器的基本应用Ⅲ—信号处理(电压比较器)
11. 集成运算放大器的基本应用Ⅳ—信号处理(波形发生器)
12. RC正弦波振荡器
13. LC正弦波振荡器
14. 压控振荡器
15. 低频功率放大器I—OTL功率放大器
16. 低频功率放大器II—集成功率放大器
17. 直流稳压电源I—串联型晶体管稳压电源
18. 直流稳压电源II—集成稳压器
19. 晶闸管可控整流电路
( 三) 数字电路实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
555时基电路及其应用
