TW-Z31槽系夹具拆装教学模型
一、设备概述
本产品根据工业用槽系组合夹具演变而成，采用全铝合金为原材料，精细加工而成。并配有夹紧工件；做了氧化处理，使用寿命大大提高；重量更轻，适合学生动手搭接组装夹具，降低操作难度，安全性方面也得到保障。为高校提供一个既价格实惠，又能满足教学需求的教学新型产品；节约成本，具有前瞻性和指引性。是日常机械拆装实验室中较为实用的教学用具。
您只要致电：021-55884001（袁经理）
我们可以解答 槽系夹具拆装教学模型 的相关疑问！
我们可以帮您推荐符合您要求的 槽系夹具拆装教学模型 夹具拆装模型 槽系组合夹具模型 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-88-2779-1.html

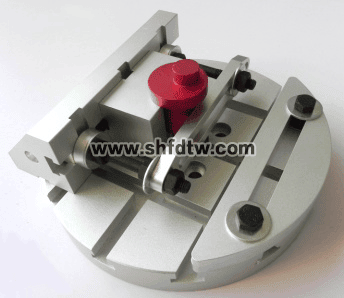

实物展示图
二、技术参数
1、材质为铝合金，表面采用喷砂氧化处理。
2、能搭建15种槽系组合夹具方案；
3、可根据学校指定要求定做产品；
三、槽系组合夹具配置清单
序号 | 名称 | 尺寸/规格 | 单位 | 数量 |
1 | 正方形基础板SJ2225-Z100_3 | 1 | ||
2 | 伸长板SJ2225-Z261_3 | 1 | ||
3 | 端孔定位支撑SJ2225-Z282_3 | 1 | ||
4 | 三槽正方形支撑SJ2225-Z205_2 | 2 | ||
5 | 等长双头螺柱B级[GBT901- 1988][M10×140] | 2 | ||
6 | 大垫圈_A级[GBT96_1-2002][10] | 6 | ||
7 | 1型六角螺母_A级和B级[GBT6170- 2000][M10] | 4 | ||
8 | V型支撑SJ2225-Z241_2 | 1 | ||
9 | 双槽正方形垫板SJ2225-Z201_3 | 1 | ||
10 | 单面槽钻模板SJ2225-Z411_5 | 2 | ||
11 | 快换钻套SJ2225-Z441_36 | 2 | ||
12 | 偏心钻模板SJ2225-Z400_5 | 1 | ||
13 | 叉型压板SJ2225-Z530_1 | 1 | ||
14 | T型键 | 2 | ||
15 | 圆形定位圈 | 1 | ||
16 | T型键19 | 3 | ||
17 | T型键14 | 1 | ||
18 | 六角头螺栓全螺纹_C级[GBT5781- 2000][M10×25] | 1 | ||
19 | 六角头螺栓全螺纹_C级[GBT5781- 2000][M10×80] | 2 | ||
20 | 等长双头螺柱B级[GBT901- 1988][M10×130] | 1 | ||
21 | 正方形基础板 | 1 | ||
22 | 长方形垫板1 | 3 | ||
23 | 长方形垫板2 | 6 | ||
24 | 双槽正方形垫板1 | 2 | ||
25 | 双槽正方形垫板2 | 2 | ||
26 | 双槽正方形垫板3 | 2 | ||
27 | T型键14 | 1 | ||
28 | 定位垫块 | 1 | ||
29 | double end stud 30(clamping ty31pe)grade b 32gb-2 | 2 | ||
30 | 平垫33圈A级[GBT97_1-234002][10] | 4 | ||
31 | 1型六角螺母35_A级和B级[GBT613670- 2000][M1037] | 1 | ||
32 | 沉孔钻模板38SJ2225-Z412_1 | 1 | ||
33 | 39菱形定位销SJ240225-Z315_8 | 1 | ||
34 | 快换垫圈SJ2225-Z643_1 | 2 | ||
35 | T型键19 | 4 | ||
36 | 大垫圈_A级[GBT96_1-2002][10] | 2 | ||
37 | T型键 | 1 | ||
38 | 等长双头螺柱B级[GBT901- 1988][M10×130] | 1 | ||
39 | 等长双头螺柱B级[GBT901- 1988][M10×100] | 2 | ||
40 | 六角头螺栓全螺纹_C级[GBT5781- 2000][M10×40] | 1 |
