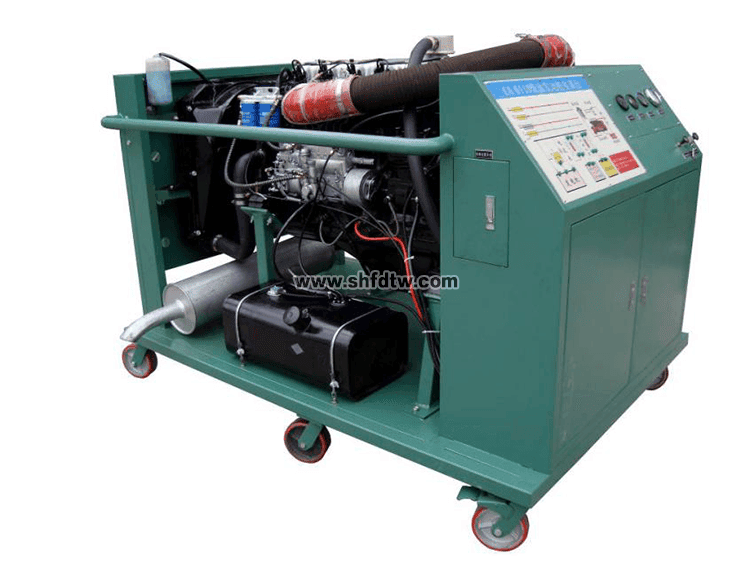

发动机动态演示排故实训台
（解放CA1121/CA6110柴油发动机）
一、产品简介
该设备采用解放CA1121/CA6110柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
您只要致电：021-55884001（袁经理）
我们可以解答 发动机动态演示排故实训台（解放CA1121/CA6110柴油发动机） 的相关疑问！
我们可以帮您推荐符合您要求的 发动机动态演示排故实训台 汽车发动机实训台 解放CA1121/CA6110柴油发动机故障诊断实训台 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-66-2742-1.html
翻新
二、功能特点
1. 真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3. 实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4. 实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5. 实训台配备有油门控制装置，可方便对发动机加速减速。
6. 实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7. 实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1700×1300×1300mm(长×宽×高)
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：150*100mm
四、基本配置(每台) 序号 名 称 规格型号 单位 数量 1 检测控制面板 装有各种检测端子以及彩色电路图 套 1 2 组合仪表 原车 套 1 3 点火开关 原车 个 1 4 普通柴油发动机总成 原车 套 1 5 燃油箱 10L 个 1 6 油门控制装置 天威教学 套 1 7 进、排气管(带保护罩) 原车 套 1 8 水箱(含保护罩) 天威教学 套 1 9 蓄电池 12V 80Ah 台 2 10 继电器 含：起动继电器、预热继电器等 套 1 11 保险丝盒 天威教学 个 1 12 电源总开关 50A 个 1 13 移动台架(带自锁脚轮装置) 1700×1300×1300mm(长×宽×高) 台 1 14 故障模拟与排除装置 天威教学 套 1 15 设备教师手册 天威教学 套 1 16 设备合格证、保修卡 天威教学 套 1
