车身电气系统实训台
一．产品简介

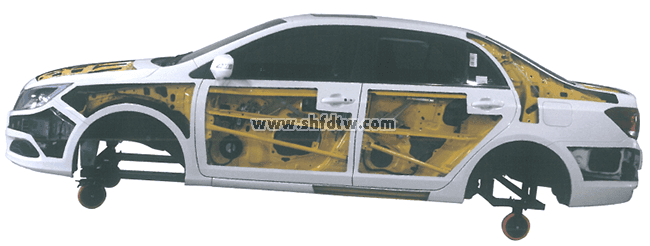

选用比亚迪E5原装纯电动轿车原车车身和低压控制实物系统，完整的车身进行部切处理（外露电器部件），剖面位置合理，能清楚展示内部结构。
低压系统部件齐全，真实地体现了纯电动轿车车身低压控制系统的连接控制关系、安装位置和运行工况参数检测。
适合培养学员对纯电动轿车，车身低压控制系统系统故障分析与排除能力，适用于各类型院校新能源纯电动汽车电器课程教学和维修实训。
您只要致电：021-55884001（袁经理）
我们可以解答 车身电气系统实训台 的相关疑问！
我们可以帮您推荐符合您要求的 车身电气系统实训台，汽车车身电器系统实训台，纯电动汽车车身电气系统实训台相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-116-2545-1.html
二.功能特点
1.保留车壳与车身电器低压系统各部件，保留电气连接方式与原车功能，实现插拔拆卸训练，训练线束与电器拆检，掌握车身低压系统零部件拆检要点。
2.可单独工作，DC12V电源由开关电源提供。

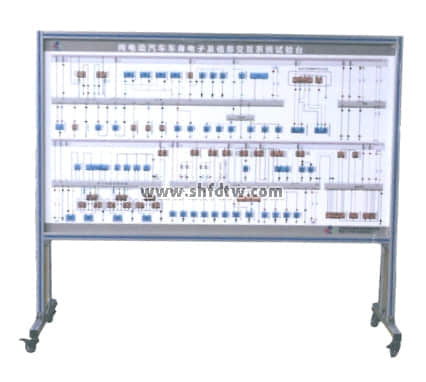

3.除车身外配移动教学板，教学板完整显示车身低压系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
4.设备由原车解剖的车身平台和教学板组成，原车车身安装原车零部件；底部安装4个脚轮，移动灵活，脚轮带自锁装置；机架采用标准80*40铝型材搭接，带移动脚轮及附有自锁脚轮装置。
5.配备智能化故障设置和考核系统。
6.配套实训指导书，包含工作原理，实训科目，故障设置及清除等要点。
7.原车车身配套安装绝缘地板（耐压/绝缘为国标产品）。
三．基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 实训台面板 | 装有各种检测端子以及电路终端接线端子 | 套 | 1 |
2 | 主控制器总成（主控ECU） | 套 | 1 | |
3 | 诊断座 | 个 | 1 | |
4 | 点火开关 | 个 | 1 | |
5 | 组合仪表 | 套 | 1 | |
6 | 组合开关 | 套 | 1 | |
7 | 左右前大灯总成 | 套 | 1 | |
8 | 左右前雾灯 | 套 | 1 | |
9 | 左右转向灯 | 套 | 1 | |
10 | 左右转向边灯 | 套 | 1 | |
11 | 左右组合尾灯 | 套 | 1 | |
12 | 牌照灯 | 套 | 1 | |
13 | 阅读灯 | 套 | 1 | |
14 | 大灯开关 | 套 | 1 | |
15 | 雾灯开关 | 套 | 1 | |
16 | 刹车灯开关 | 套 | 1 | |
17 | 倒车灯开关 | 套 | 1 | |
18 | 危险灯开关 | 套 | 1 | |
19 | 门控灯开关 | 套 | 1 | |
20 | 冷却液位传感器 | 个 | 1 | |
21 | 线束 | 套 | 1 | |
22 | 闪光继电器 | 个 | 1 | |
23 | 冷却液位报警继电器 | 个 | 1 | |
24 | 雨刮总成 | 套 | 1 | |
25 | 雨刮继电器 | 个 | 1 | |
26 | 喷水电机 | 套 | 1 | |
27 | 喷水壶 | 套 | 1 | |
28 | 喇叭 | 个 | 2 | |
29 | 喇叭继电器 | 个 | 1 | |
30 | 网关控制器 | 个 | 1 | |
31 | 雾灯继电器 | 个 | 1 | |
32 | 手刹开关 | 套 | 1 | |
33 | 中央继电器盒 | 套 | 1 | |
34 | 带移动脚轮钢制底座的汽车车身（局部解剖） | 台 | 1 | |
35 | 蓄电池 | 12V 45Ah | 台 | 1 |
36 | 电源总开关 | 50A | 个 | 1 |
37 | 移动台架(带自锁脚轮) | 2040×650×1900mm | 台 | 1 |
38 | 中控与车窗/后视镜系统 | 套 | 1 | |
39 | 故障模拟与排除装置 | 套 | 1 |
