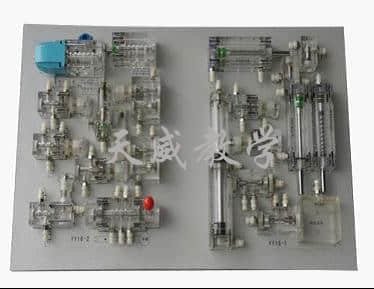

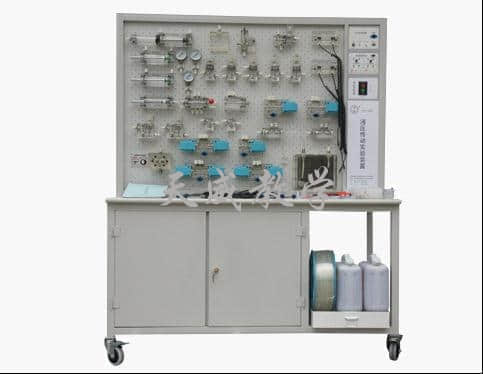

您只要致电：021-55884001（袁经理） 我们可以解答 液压传动插孔式演示装置 的相关疑问！ 我们可以帮您推荐符合您要求的 液压传动插孔式演示装置,液压转动演示教学台 相关产品！ 找不到所需产品？请点击 产品导航页 当前产品页面地址：http://www.shfdtw.com/productshow-90-1034-1.html 1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。 2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。 3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。 4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。 5、实验控制单元采用独立的继电器控制单元进行电气控制。 三、技术参数 液压基本实验的换向回路 1、用手动换向阀的换向回路。 2、用中位机能换向阀的用锁回路。 3、用液控平向阀的闭锁回路。 4、压力调定回路。 5、二级压力控制回路。 6、用减压阀的减压回路。 7、用增压缸的增压回路。 8、用H型换向阀的卸载回路。 9、进油节流调速回路。 10、回油节流调速回路。 11、调速齿轮泵的换向调速回路。 12、调速齿轮泵和调速阀组成的复合调速回路。 13、流量阀短接的速度换接回路。 14、用调速阀串连联的二次进给同路。 15、用调速阀并联的二次进给同路。 16、用顺序阀的顺序动作回路。 17、用压力继电回的顺序动作回路。 18、用行程开关控制的顺序动作回路。 19、用行程换向阀的顺序动作回路。 20、串联液压缸的同步回路。 21、用先导型溢流阀控制的换向回路。
2、继电器控制输出： 输入 AC 220, DC 24V/2A , 输出 AC 220V
3、电机控制模块: AC 220V 50Hz
4、油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000rpm，演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)液压泵工作时离液压台1.5m远处噪声≤58dB。
5、实验台外形尺寸：1500mm×640mm×1850mm
继电器控制单元 电机控制器
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
（二）电气模块：
1.直流24V（2A）电源单元
2.继电器控制单元
3.电机控制器
（三）附件
1.菲力格-300专业工具配件箱
气动液压实验台——实验技能培养的重要媒介
点击图片了解更多气动液压实验台的信息》》》》》》》》 点击图片了解更多液压气动实验台教学设备信息》》》》》》》》》》
实践能力现在已经成为了一个十分重要的考量项目，很多学校也开始着手对学生的实践能力进行着重培养。对于课堂中所讲的各类知识点，尤其是物理知识，实验是巩固知识点，使学生们充分认识到结论之后的实质问题的重要途径。
针对这一系列的问题，各大学校都开始引进一些专业的实验设备，其中气动液压实验台就是很多高校的选择之一。气动液压实验台经过多年被应用到学校实验教学中的实践，已经取得了不小的成就。由于它独特的特征以及别具一格的设置，再加上它与教学大纲相符的实验内容，使得它获得了大家的青睐。
气动液压实验台是实验技能培养的重要媒介。通过它，学生们走出课本走入实践，走出抽象迈向了一个真实的世界。这些都是些质的改变，是以后学生们进行发明创新的重要源头。
