本实训考核装置参照维修电工、电气安装工技能训练有关标准，并结合职业学校实训教学进行设计开发，针对职业学校电气控制类、自动化类等专业实训教学要求及工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，适合职业学校培养行业所需的，具有实际操作技能和工程施工能力的专业人才和初级管理人员。

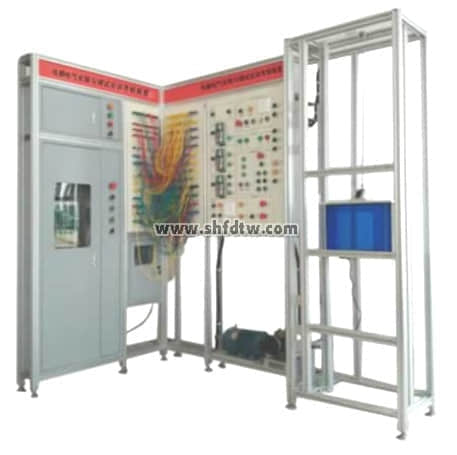

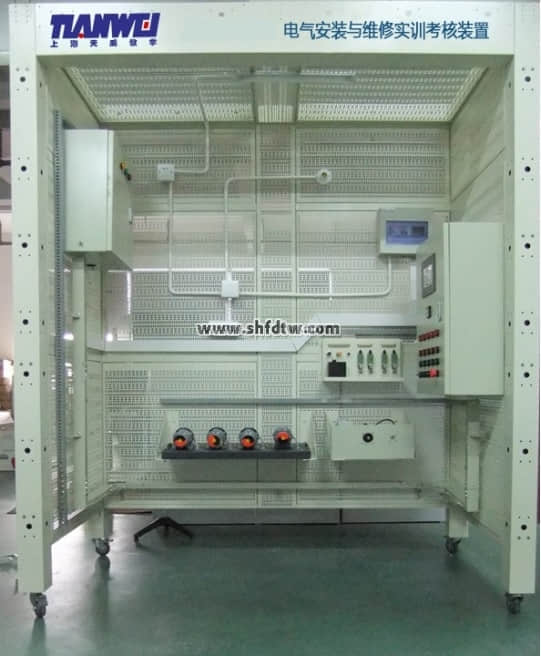

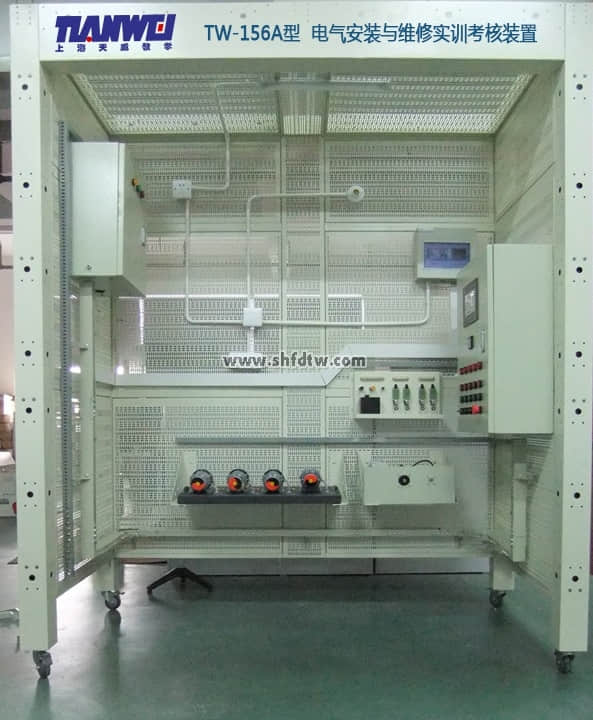

装置采用钢制网孔板和铝合金型材组成基础架构，可快速安装木砖，较真实的反映施工现场。配备有专用电源控制柜，施工工具线路与学生电源操作线路分离，控制电路电源的紧急停止及多路安全保护措施使设备具有极高的安全可靠性。装置包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、标准化设计。通过电气系统的设计、布局、安装、接线、程序设计、调试、运行、故障维修等操作，使学生掌握电气设备安装、调试运行、维护等综合能力。电力拖动仿真软件：电力拖动仿真软件收集有电拖专业里最基础、最重要的11种电路，分别为电动机反接制动控制线路、电动机半波整流能耗制动控制线路、Y-△启动控制线路、电动机串电阻降压启动控制线路、顺序控制线路、位置控制线路、双重联锁正反转控制线路、接触器联锁正反转控制线路、按钮联锁正反转控制线路、接触自锁正转控制线路、点动正转控制线路。每种线路分为元件结构、原理分析、实际接线、课堂练习四大模块。其中原理分析采用文字、声音、图像有机合在一起，生动形象。实际接线采用FLASH动画，从而提高了学生的学习兴趣，可根据实际情况进行现场演示。

三、技术参数

1. 输入电源：三相四线（或三相五线）AC380V±10%  50Hz

2. 工作环境：温度-10℃～40℃  相对湿度≤85%（25℃）海拔＜4000m

3. 装置容量：≤2kVA

4. 外形尺寸：240cm×120cm×230cm（长×深×高）

5. 安全保护：具有漏电压、漏电流保护，安全符合国家标准

四、增加故障设置功能

设备装有智能故障板，且带有智能化通信接口，具有智能化设置故障功能，通过计算机上的智能化考核软件设置故障，学生根据故障现象，并用检测工具在发动机上进行检测，采用计算机软件进行答题，考核软件可自动完成评判工作，要求开标前向学校提供样品一套。设备可根据故障点的难易程度对学生进行不同等级的考核，更加方便教学与管理。能设置20个以上故障。
