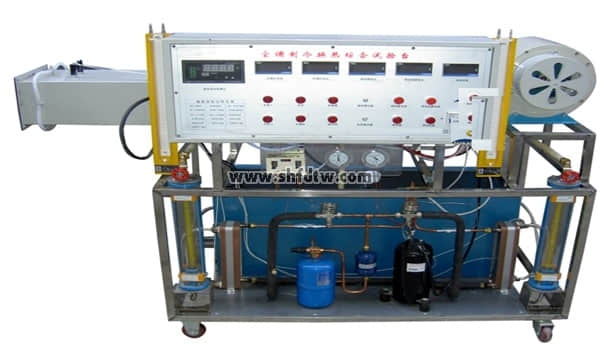

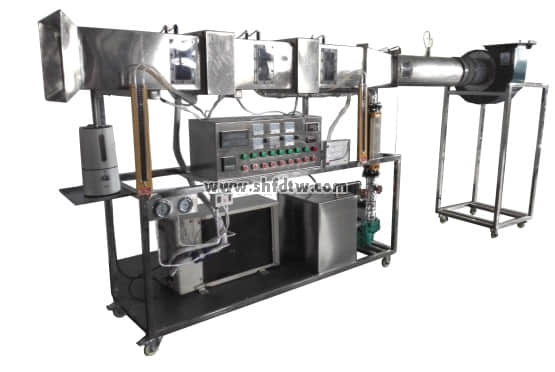

现代制冷与空调系统技能实训装置
实验目的:
1、用于直流空调过程演示。
2、通过实测的温度、压力、风量,计算出空调过程热量及热平衡误差。
3、通过实验测得的风量、压力、功率等参数,测定制冷压缩机性能。
4、通过改变风量、温度、流量工况、测定换热器(加热器、表冷器)性能实验。
主要配置:
制冷压缩机组,冷凝器,蒸发器,离心风机,电热加湿装置,一次、二次加热装置,数显温度仪表,压差计(±100Pa),超压保护装置,压力表(-0.1-2.5 Mpa),转子流量计,热电偶,电流表,电压表,风量测量装置(笛形管),不锈钢台架及控制柜等。
您只要致电:021-55884001(袁经理)
我们可以解答 空调制冷换热综合实验装置 的相关疑问!
我们可以帮您推荐符合您要求的 空调制冷换热综合实验装置,空调制冷换热教学实训设备 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-71-2275-1.html
(一)技术参数
1、工作电源:单相三线 AC220V ±10% 50Hz
2、环境温度:-5℃—40℃
3、相对湿度:≤85﹪ (25℃)
4、整机功耗:<1.5KW
5、★外形尺寸:
冷库机组、电控系统安装平台:不小于1200mm×800mm×750mm
双温冷库柜体:不小于720mm×750mm×1650mm
空调器安装平台:不小于1000mm×750mm×1700mm
6、电源总开关带漏电保护 IΔn≦30mA,时间≦0.1S
7、具有电压、电流指示、供电指示
(二)结构及组成

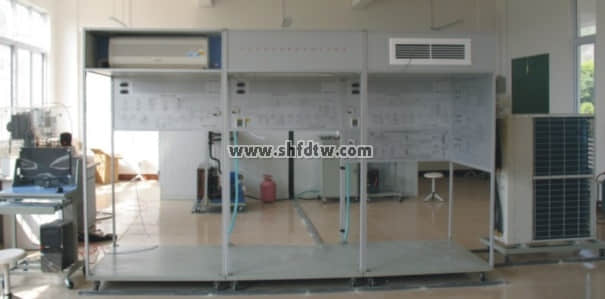

1、空调器安装平台:
1)空调系统由空调器安装平台和1P热泵型分体壁挂式冷暖空调器组成。
2)安装平台要求采用铝型材作为框架,由“模拟墙”和底座组成,室内机和室外机分别安装在模拟墙和底座上。
3)室外机和室内机的安装位置以及内外机的管路连接可根据技术要求和规范进行安装和连接,学生可在木板上根据需求进行定位开孔,对学生进行空调器安装操作实训。
4)要求空调器所有电气部件的接线引出到外面,学生可根据对电器元件的测量和判断进行接线,最终与电控系统平台上的空调电气控制模块进行连接。
5)平台底脚需配有带锁的静音万向轮,方便移动。
